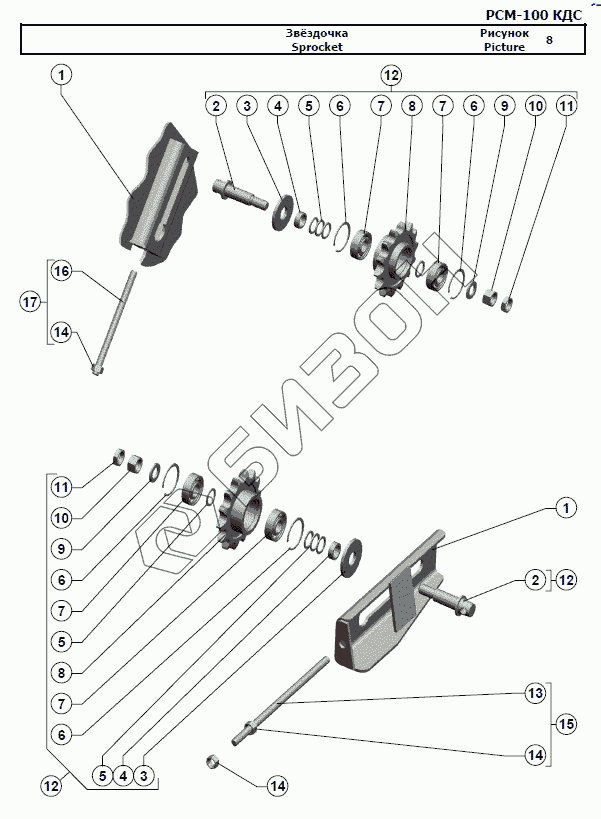

Графический каталог запасных частей к технике: РСМ-100 (Дон-680М). Звёздочка
1
1
2
2
3
3
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.80.39.010А | Каркас |
Загрузка ...
|
|
| 2 | РСМ-100.40.01.616 | Ось |
Загрузка ...
|
|
| 3 | Шайба C 20х5.01.019 | Шайба C 20х5.01.019 |
Загрузка ...
|
|
| 4 | 54-00781 | Втулка или 80440 |
Загрузка ...
|
|
| 5 | 42135 | Шайба |
Загрузка ...
|
|
| 6 | Кольцо C47 | Кольцо C47 |
Загрузка ...
|
|
| 7 | Подшипник 180204С17 | Подшипник 180204С17 ГОСТ 8882-75 |
Загрузка ...
|
|
| 8 | РСМ-100.40.01.450 | Звездочка |
Загрузка ...
|
|
| 9 | Шайба С.16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 10 | Гайка М16-6H.6.019 | Гайка М16-6H.6.019 |
Загрузка ...
|
|
| 11 | Гайка М16-6H.04.019 | Гайка М16-6H.04.019 |
Загрузка ...
|
|
| 12 | РСМ-100.40.01.430 | Звездочка |
Загрузка ...
|
|
| 13 | РСМ-100.40.01.617 | Стержень |
Загрузка ...
|
|
| 14 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 15 | РСМ-100.40.01.420 | Болт |
Загрузка ...
|
|
| 16 | РСМ-100.40.01.621А | Стержень |
Загрузка ...
|
|
| 17 | РСМ-100.40.01.810А | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
