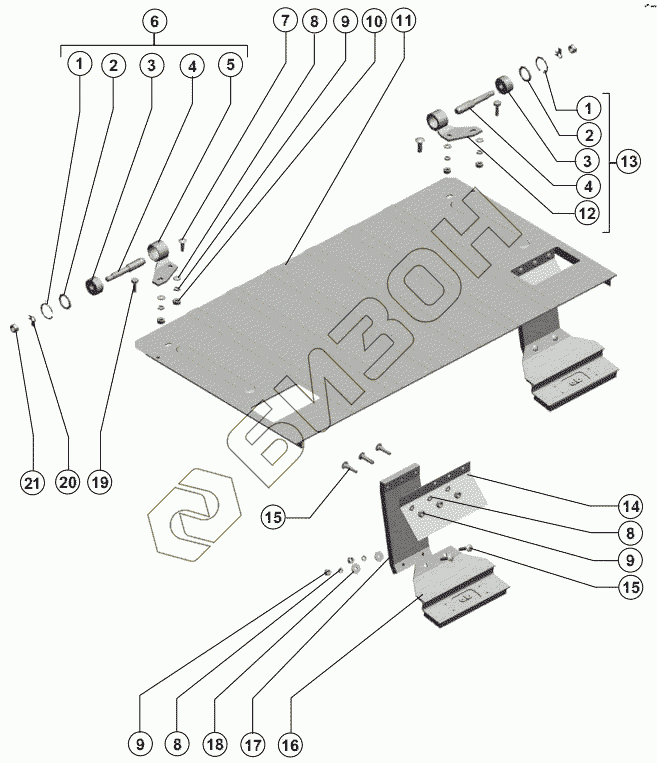

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Доска транспортирующая
1
1
2
2
3
3
4
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Кольцо C40 ГОСТ 13943-86 | Кольцо C40 ГОСТ 13943-86 |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.01.411 | Кольцо |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.01.025 | Втулка |
Загрузка ...
|
|
| 4 | РСМ-10Б.14.50.614 | Палец |
Загрузка ...
|
|
| 5 | РСМ-10Б.14.50.340 | Кронштейн |
Загрузка ...
|
|
| 6 | РСМ-10Б.14.50.330 | Опора |
Загрузка ...
|
|
| 7 | Болт М8х25.46.019 ГОСТ 7802-81 | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 8 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 101.01.01.030 | Доска транспортирующая |
Загрузка ...
|
|
| 12 | РСМ-10Б.14.50.340-01 | Кронштейн |
Загрузка ...
|
|
| 13 | РСМ-10Б.14.50.330 -01 | Опора |
Загрузка ...
|
|
| 14 | РСМ-10Б.14.50.432А | Кронштейн |
Загрузка ...
|
|
| 15 | Болт М8х35.46.019 ГОСТ 7802-81 | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 16 | РСМ-10.01.01.390 | Козырек |
Загрузка ...
|
|
| 17 | РСМ-10.01.01.022 | Ремень |
Загрузка ...
|
|
| 18 | Шайба С.8.01.019 ГОСТ 6958-78 | Шайба С.8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 19 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | Шайба 12.01.019 ГОСТ 13464-77 | Шайба 12.01.019 ГОСТ 13464-77 |
Загрузка ...
|
|
| 21 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
