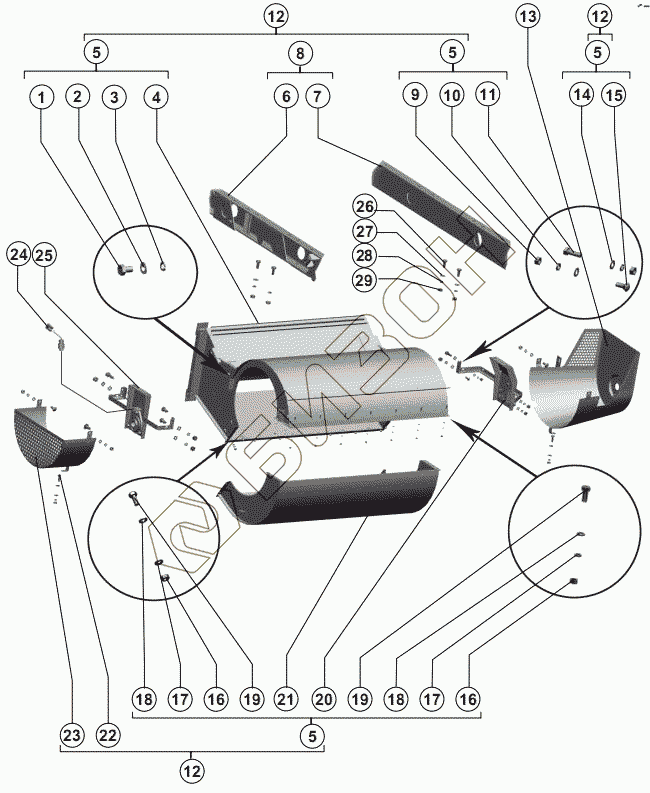

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Кожух вентилятора
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
12
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М10-6gx16.88.35.019 ГОСТ 7798-70 | Болт М10-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | 101.01.13.140 | Кожух |
Загрузка ...
|
|
| 5 | 101.01.13.000 | Вентилятор |
Загрузка ...
|
|
| 6 | 101.11.02.020 | Брус |
Загрузка ...
|
|
| 7 | 101.11.02.010 | Брус |
Загрузка ...
|
|
| 8 | 101.11.02.000 | Рама |
Загрузка ...
|
|
| 9 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 101.11.00.000 | Шасси |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.03.060Б | Кожух |
Загрузка ...
|
|
| 14 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 16 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Болт М6-6gx14.48.019 ГОСТ 7798-70 | Болт М6-6gx14.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.03.190 | Кронштейн в сборе |
Загрузка ...
|
|
| 21 | 101.01.13.150 | Кожух |
Загрузка ...
|
|
| 22 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.03.070А | Кожух |
Загрузка ...
|
|
| 24 | ПрП-1М 17МО.082.021 ТУ, комплектация 1 | Преобразователь первичный ПрП-1М 17МО.082.021 ТУ, комплектация 1 |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.03.180 | Кронштейн в сборе |
Загрузка ...
|
|
| 26 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
