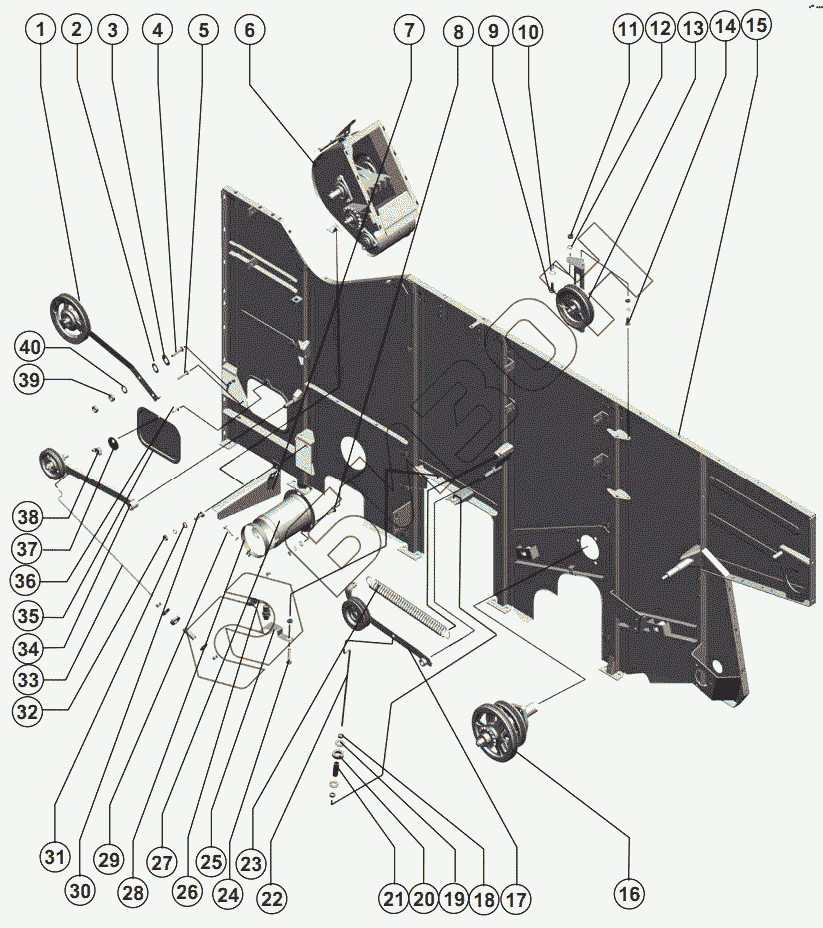

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Панель левая каркаса молотилки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.30.330В | Ролик натяжной |
Загрузка ...
|
|
| 2 | Шайба С.18х1.4.01.019 ГОСТ 11371-78 | Шайба С.18х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | Шайба С.18.01.019 ГОСТ 11371-78 | Шайба С.18.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | Болт М12х65.46.019 ГОСТ 7802-81 | Болт М12х65.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 5 | Болт М12-6gx60-50.88.35.019 ГОСТ 7798-70 | Болт М12-6gx60-50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 6 | РСМ-10.01.39.000Г | Устройство домолачивающее |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.39.150 | Кронштейн |
Загрузка ...
|
|
| 8 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 9 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | РСМ-10.01.30.050А | Шкив натяжной |
Загрузка ...
|
|
| 14 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | 101.01.31.000 | Панель |
Загрузка ...
|
|
| 15 | 101.01.31.000-01 | Панель |
Загрузка ...
|
|
| 16 | 101.01.34.000 | Контрпривод задний |
Загрузка ...
|
|
| 16 | 101.01.34.000-01 | Контрпривод задний |
Загрузка ...
|
|
| 17 | РСМ-10.01.30.090А | Ролик натяжной |
Загрузка ...
|
|
| 18 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 20 | РСМ-10.01.30,015 | Кольцо |
Загрузка ...
|
|
| 21 | РСМ-10.01.30.831А | Втулка |
Загрузка ...
|
|
| 22 | РСМ-10.01.30.613 | Тяга |
Загрузка ...
|
|
| 23 | РСМ-10.01.30.618 | Пружина |
Загрузка ...
|
|
| 24 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | РСМ-10.01.30.403 | Кронштейн |
Загрузка ...
|
|
| 26 | ПрП-1М 17МО.082.021ТУ, комплектация 1 | Преобразователь первичный ПрП-1М 17МО.082.021ТУ, комплектация 1 |
Загрузка ...
|
|
| 27 | РСМ-10.01.30.890А | Кожух |
Загрузка ...
|
|
| 28 | РСМ-10.01.30.514А | Хомут |
Загрузка ...
|
|
| 29 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | Шайба C 10.01.019 ГОСТ 6958-78 | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 32 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | РСМ-10.01.30.653 | Тяга |
Загрузка ...
|
|
| 34 | РСМ-10.01.30.440Б | Рычаг |
Загрузка ...
|
|
| 35 | 34-2-70 | Крышка верхнего люка |
Загрузка ...
|
|
| 36 | Болт М6х20.46.019 ГОСТ 7802-81 | Болт М6х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 37 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 38 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 39 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 40 | Шайба С.12х3.01.019 ГОСТ 11371-78 | Шайба С.12х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
