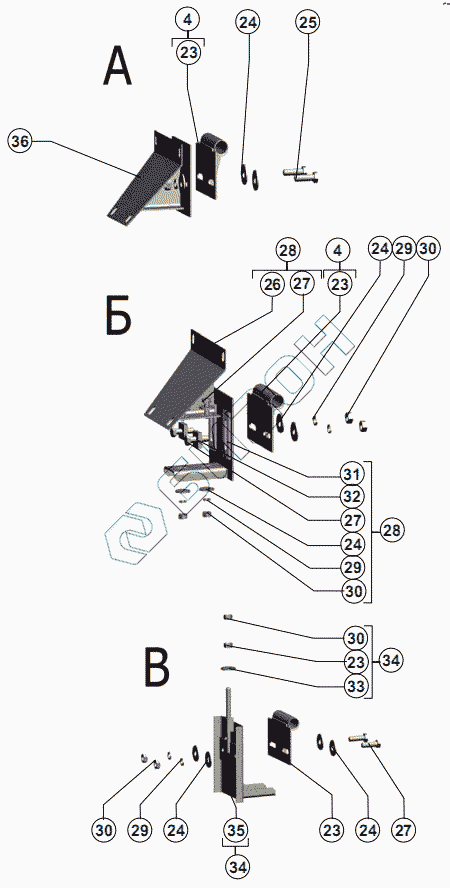

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Правое капотирование
4
4
23
23
23
23
24
24
24
24
24
24
25
26
27
27
27
28
28
29
29
29
30
30
30
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 101.01.57.630 | Щит |
Загрузка ...
|
|
| 3 | 101.01.57.660 | Щит |
Загрузка ...
|
|
| 4 | 101.01.57.700 | Капот |
Загрузка ...
|
|
| 5 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 6 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | Шайба 8Т 65Т 019 ГОСТ 6402-70 | Шайба 8Т 65Т 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | 101.01.57.405 | Щит |
Загрузка ...
|
|
| 9 | Болт М8-6gх20 ТУ23.4617472.06-91 | Болт М8-6gх20 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 10 | 101.01.59.475 | Кронштейн |
Загрузка ...
|
|
| 11 | 101.01.57.870 | Щит |
Загрузка ...
|
|
| 12 | 101.01.57.070 | Щит |
Загрузка ...
|
|
| 13 | 101.01.57.120 | Щит |
Загрузка ...
|
|
| 14 | 101.01.57.040 | Щит |
Загрузка ...
|
|
| 15 | Болт М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт М8-6gх25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | 101.01.57.850 | Щит |
Загрузка ...
|
|
| 17 | 101.01.57.520 | Щит |
Загрузка ...
|
|
| 18 | 101.01.57.480 | Щит |
Загрузка ...
|
|
| 19 | 101.01.56.120 | Щит |
Загрузка ...
|
|
| 20 | Шайба С.8х1.4.01.019 ГОСТ 6358-70 | Шайба С.8х1.4.01.019 ГОСТ 6358-70 |
Загрузка ...
|
|
| 21 | 101.01.57.130 | Щит |
Загрузка ...
|
|
| 22 | 101.01.57.090 | Щит |
Загрузка ...
|
|
| 23 | 101.01.57.170 | Петля |
Загрузка ...
|
|
| 24 | Шайба С12.01.019 ГОСТ 6958-78 | Шайба С12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 25 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | 101.01.57.190 | Кронштейн |
Загрузка ...
|
|
| 27 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | 101.01.57.180 | Опора |
Загрузка ...
|
|
| 29 | Шайба 12Т 65Т 019 ГОСТ 6402-70 | Шайба 12Т 65Т 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | 101.01.57.200 | Кронштейн |
Загрузка ...
|
|
| 32 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 33 | 101.01.57.220 | Кронштейн |
Загрузка ...
|
|
| 34 | 101.01.57.210 | Опора |
Загрузка ...
|
|
| 35 | 101.01.57.230 | Тяга |
Загрузка ...
|
|
| 36 | 101.01.57.150 | Опора |
Загрузка ...
|
|
| 37 | 101.01.58.200 | Лестница |
Загрузка ...
|
|
| 38 | 101.01.57.490 | Опора |
Загрузка ...
|
|
| 39 | 101.01.57.260 | Опора |
Загрузка ...
|
|
| 40 | Болт М10-6gх25 ТУ23.4617472.06-91 | Болт М10-6gх25 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 41 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 42 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | 101.01.57.240 | Кронштейн |
Загрузка ...
|
|
| 45 | 101.01.57.250 | Кронштейн |
Загрузка ...
|
|
| 46 | 101.01.57.350 | Кронштейн |
Загрузка ...
|
|
| 47 | 101.01.50.000 | Элеватор зерновой |
Загрузка ...
|
|
| 48 | 101.01.57.470 | Кронштейн |
Загрузка ...
|
|
| 49 | Болт М8-6gх65.88.35.019 ГОСТ 7798-70 | Болт М8-6gх65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 50 | Пневмоупор LIFT-O-MAT 481394 1 | Пневмоупор LIFT-O-MAT 481394 1 |
Загрузка ...
|
|
| 51 | 101.01.56.640 | Замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
