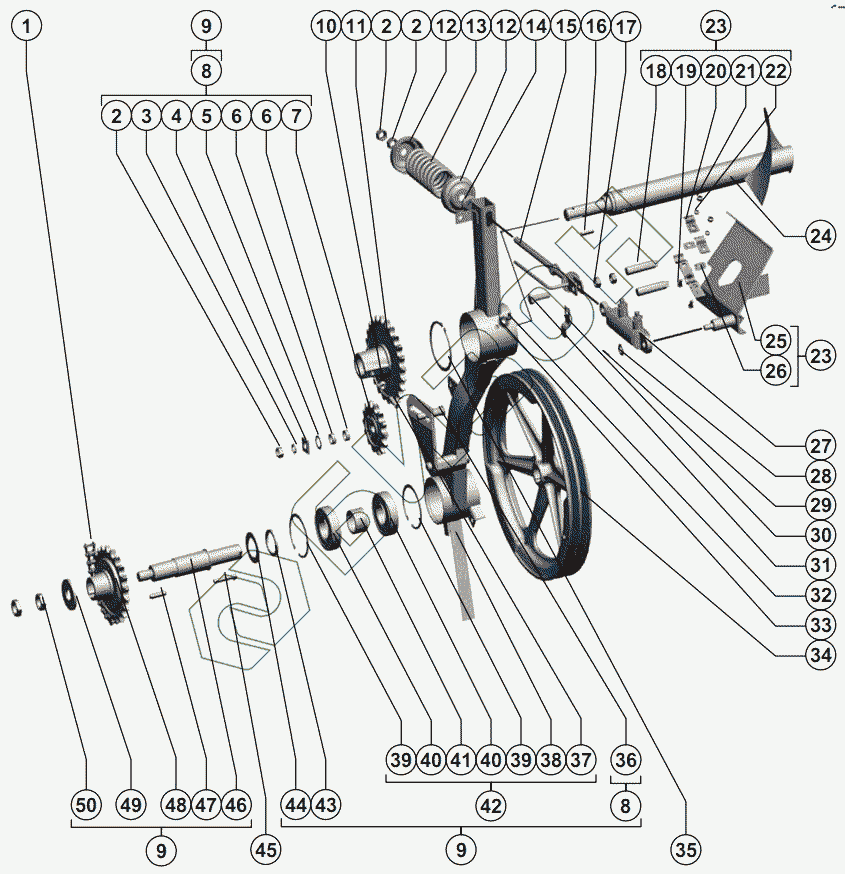

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Привод выгрузного шнека
1
2
2
2
3
4
5
6
6
7
8
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 101.09.87.010 | 101.09.87.010 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | 101.01.44.300 | Цепь |
Загрузка ...
|
|
| 2 | Гайка М16-6H.6.019 ГОСТ 5915-70 | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | РСМ-10.05.09.421 | Шайба |
Загрузка ...
|
|
| 5 | Шайба C 20х1.01.019 ГОСТ 10450-78 | Шайба C 20х1.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 6 | 54-00781 | Втулка или 80440 |
Загрузка ...
|
|
| 7 | 54-151-3-3 | Звездочка z-14 t-25,4 или Н206.08.000А |
Загрузка ...
|
|
| 8 | 101.01.45.410 | Звездочка натяжная |
Загрузка ...
|
|
| 9 | 101.01.45.400 | Привод выгрузного шнека |
Загрузка ...
|
|
| 10 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | РСМ-10.01.45.990 | Звездочка z-24 t-25,4 |
Загрузка ...
|
|
| 12 | РСМ-10.01.45.588 | Стакан |
Загрузка ...
|
|
| 13 | РСМ-10.01.45.631 | Пружина |
Загрузка ...
|
|
| 14 | РСМ-10.01.45.017 | Втулка |
Загрузка ...
|
|
| 15 | РСМ-10.01.45.980 | Тяга М16 |
Загрузка ...
|
|
| 16 | Шпонка 14x9x70 ГОСТ 23360-78 | Шпонка 14x9x70 ГОСТ 23360-78 |
Загрузка ...
|
|
| 17 | Гайка М14-6H.6.019 ГОСТ 5915-70 | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ |
Загрузка ...
|
|
| 19 | Болт М8х20.46.019 ГОСТ 7802-81 | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 20 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 21 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 101.45.01.270 | Кронштейн |
Загрузка ...
|
|
| 24 | 101.01.45.600 | Шнек бункера |
Загрузка ...
|
|
| 25 | РСМ-10.01.45.430Д | Кронштейн |
Загрузка ...
|
|
| 26 | РСМ-10.12.00.002 | Прокладка |
Загрузка ...
|
|
| 27 | РСМ-10Б.09.59.010 | Гидроцилиндр |
Загрузка ...
|
|
| 28 | Шайба С.14х3.01.019 ГОСТ 11371-78 | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | Шплинт 3,2x20.019 ГОСТ 397-79 | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 30 | РСМ-10.01.00.505А | Кронштейн |
Загрузка ...
|
|
| 31 | Болт М14-6gx50.88.35.019 ГОСТ 7798-70 | Болт М14-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 32 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 33 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 101.01.45.101 | Шкив, 2У/В |
Загрузка ...
|
|
| 35 | Кольцо C108 ГОСТ 13942-86 | Кольцо C108 ГОСТ 13942-86 |
Загрузка ...
|
|
| 36 | H.206.20.002 | Ось |
Загрузка ...
|
|
| 37 | Винт М10х25.22Н ТУ 23.4617472.07-91 | Винт М10х25.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 38 | 101.01.45.430 | Рычаг |
Загрузка ...
|
|
| 39 | Кольцо C100 ГОСТ 13943-86 | Кольцо C100 ГОСТ 13943-86 |
Загрузка ...
|
|
| 40 | Подшипник 180309С17 ГОСТ 8882-7 | Подшипник 180309С17 ГОСТ 8882-7 |
Загрузка ...
|
|
| 41 | РСМ-10.01.45.018А | Втулка |
Загрузка ...
|
|
| 42 | 101.01.45.420 | Рычаг |
Загрузка ...
|
|
| 43 | РСМ-10.01.45.021 | Втулка |
Загрузка ...
|
|
| 44 | Шайба C 42х3,9.01.019 ГОСТ 10450-78 | Шайба C 42х3,9.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 45 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 46 | РСМ-10.01.45.634 | Ось |
Загрузка ...
|
|
| 47 | Шпонка 12x8x45 ГОСТ 23360-78 | Шпонка 12x8x45 ГОСТ 23360-78 |
Загрузка ...
|
|
| 48 | РСМ-10Б.01.44.220 | Звездочка |
Загрузка ...
|
|
| 49 | Шайба C 24х6.01.019 ГОСТ 6958-78 | Шайба C 24х6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 50 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
