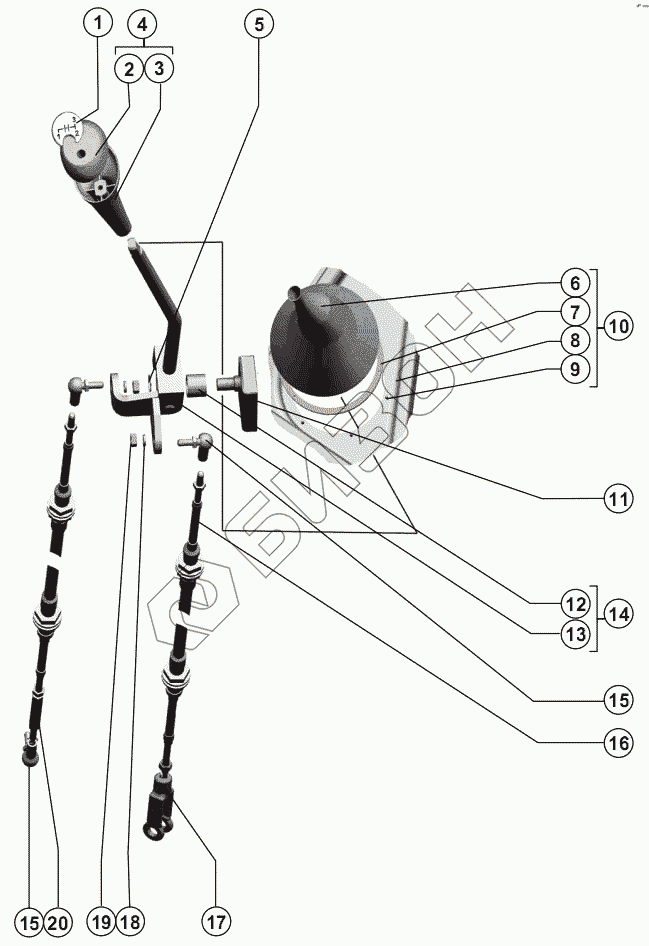

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Рычаги
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.26.12.008 | Табличка-символ |
Загрузка ...
|
|
| 2 | 101.26.12.007 | Глазок |
Загрузка ...
|
|
| 3 | 101.06.12.001 | Рукоятка |
Загрузка ...
|
|
| 4 | 101.26.12.050 | Рукоятка |
Загрузка ...
|
|
| 5 | Кольцо С 20 ГОСТ 13942-86 | Кольцо С 20 ГОСТ 13942-86 |
Загрузка ...
|
|
| 6 | 101.04.00.030 | Чехол |
Загрузка ...
|
|
| 7 | 101.04.00.425 | Круг |
Загрузка ...
|
|
| 8 | Винт В.М3-6gх10.48.016 ГОСТ 17473-80 | Винт В.М3-6gх10.48.016 ГОСТ 17473-80 |
Загрузка ...
|
|
| 9 | Накладка каркаса 04.01.088-01 | Накладка каркаса 04.01.088-01 |
Загрузка ...
|
|
| 10 | 101.04.00.400 | Накладка |
Загрузка ...
|
|
| 11 | 101.04.01.380 | Панель |
Загрузка ...
|
|
| 12 | РСМ-10.04.12.003А | Втулка |
Загрузка ...
|
|
| 13 | 101.04.12.100 | Рычаг |
Загрузка ...
|
|
| 14 | 101.04.12.010 | Рычаг |
Загрузка ...
|
|
| 15 | 101.06.16.050 | Шарнир |
Загрузка ...
|
|
| 16 | 172-M-TT-75-4000 ТУ У 29.3-31003530-001-2002 | Трос дистанционного управления 172-M-TT-75-4000 ТУ У 29.3-31003530-001-2002 |
Загрузка ...
|
|
| 17 | 54-30144-02 | Вилка |
Загрузка ...
|
|
| 18 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | 101.06.12.611 | Удлинитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
