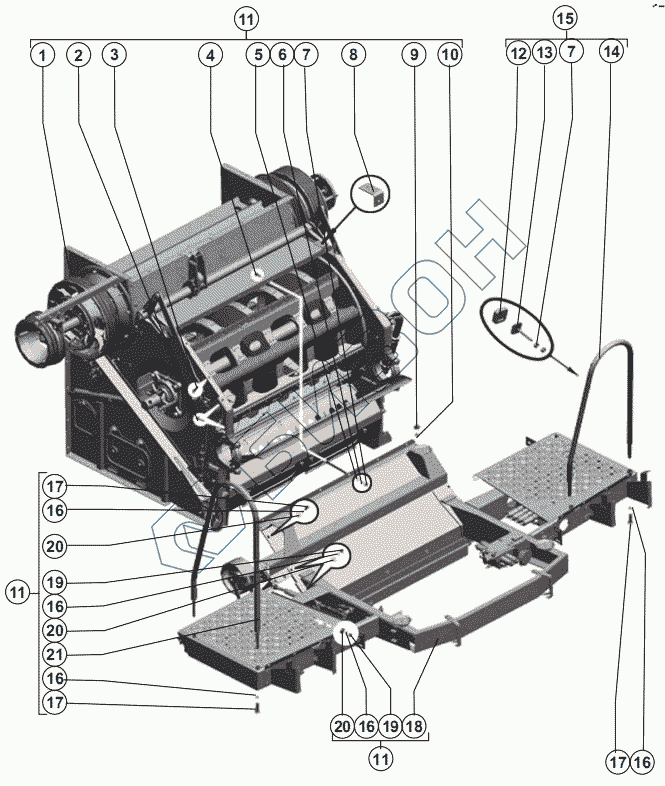

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Секция с площадкой
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.15.000-01 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-02 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-03 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-04 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-05 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-06 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-07 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-08 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-09 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-10 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000-11 | Секция молотилки передняя |
Загрузка ...
|
|
| 1 | 101.01.15.000 | Секция молотилки передняя |
Загрузка ...
|
|
| 2 | Болт М12-6gх55.88.35.019 ГОСТ 7798-70 | Болт М12-6gх55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 3 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | Болт М12-6gх45.88.35.019 ГОСТ 7798-70 | Болт М12-6gх45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | 101.09.11.411 | Кронштейн |
Загрузка ...
|
|
| 9 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | 101.08.00.000-15 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-14 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-13 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-03 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-12 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-11 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-10 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-09 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-07 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-06 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-05 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-04 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-02 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-01 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000 | Секция с площадкой |
Загрузка ...
|
|
| 11 | 101.08.00.000-08 | Секция с площадкой |
Загрузка ...
|
|
| 12 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 13 | 101.07.00.840 | Упор |
Загрузка ...
|
|
| 14 | 101.07.00.650 | Ограждение |
Загрузка ...
|
|
| 15 | 101.07.00.620 | Ограждение |
Загрузка ...
|
|
| 16 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Болт М12-6gх35.88.35 ГОСТ 7798-70 | Болт М12-6gх35.88.35 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | 101.07.00.600 | Площадка входа |
Загрузка ...
|
|
| 18 | 101.07.02.000 | Площадка входа |
Загрузка ...
|
|
| 18 | 101.07.03.000 | Площадка входа |
Загрузка ...
|
|
| 19 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Шайба С 12.01.019 ГОСТ 6958-78 | Шайба С 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 21 | 101.07.00.660 | Ограждение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
