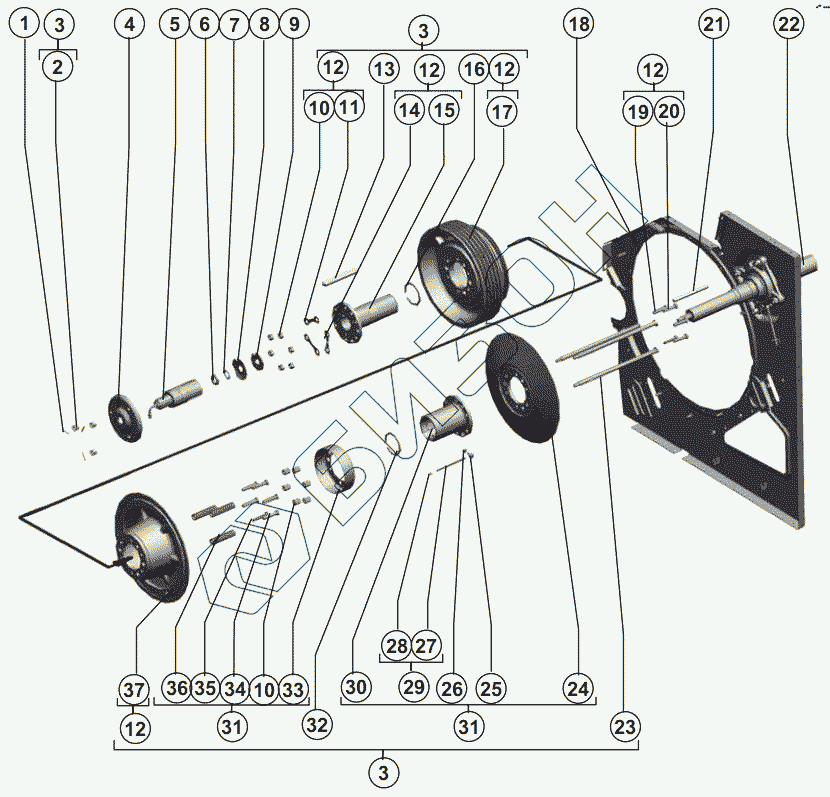

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Шкив вариатора ведущий
1
2
3
3
3
4
5
6
7
8
9
10
10
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шплинт 4х36.019 ГОСТ 397-79 | Шплинт 4х36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 2 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 101.01.15.130 | Шкив вариатора ведущий |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.490 | Конус |
Загрузка ...
|
|
| 5 | Гидроцилиндр РСМ-10.09.01.010.-А ТУ 23.1.152-86 | Гидроцилиндр РСМ-10.09.01.010.-А ТУ 23.1.152-86 |
Загрузка ...
|
|
| 6 | Гайка М30х1.5-6Н.05.019 ГОСТ 11871-88 | Гайка М30х1.5-6Н.05.019 ГОСТ 11871-88 |
Загрузка ...
|
|
| 7 | Шайба Н30.01.019 ГОСТ 11872-89 | Шайба Н30.01.019 ГОСТ 11872-89 |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.403А | Шайба |
Загрузка ...
|
|
| 9 | РСМ-10.01.15.441 | Шайба |
Загрузка ...
|
|
| 10 | Гайка М16х1.5-6Н.6.019 ГОСТ 5915-70 | Гайка М16х1.5-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | РСМ-10.01.15.425Б-01 | Шайба стопорная |
Загрузка ...
|
|
| 12 | 101.01.15.140. | Блок приводной |
Загрузка ...
|
|
| 13 | РСМ-10.01.15.637 | Шпонка |
Загрузка ...
|
|
| 14 | РСМ-10.01.15.425Б | Шайба стопорная |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.609А | Ступица или РСМ-10.01.15.440А |
Загрузка ...
|
|
| 16 | Кольцо С95 ГОСТ 13940-86 | Кольцо С95 ГОСТ 13940-86 |
Загрузка ...
|
|
| 17 | 101.01.15.101 | Шкив: УВ- УБ- 5НВ |
Загрузка ...
|
|
| 18 | 101.01.16.000 | Панель левая |
Загрузка ...
|
|
| 19 | РСМ-10.01.15.638-01 | Болт специальный |
Загрузка ...
|
|
| 20 | Болт М16х1.5-6gх75.109.40Х.019 ГОСТ 7798-70 | Болт М16х1.5-6gх75.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | Шпонка 18х11.200 ГОСТ 23360-78 | Шпонка 18х11.200 ГОСТ 23360-78 |
Загрузка ...
|
|
| 22 | 101.01.21.602 | Вал |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.15.639 | Болт |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.103Д | Диск |
Загрузка ...
|
|
| 25 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 26 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 28 | Масленка 1.2.Ц6хр ГОСТ 19853-74 | Масленка 1.2.Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.21.270 | Трубка |
Загрузка ...
|
|
| 30 | РСМ-10Б.01.15.450 | Ступица |
Загрузка ...
|
|
| 31 | РСМ-10.01.15.150Б | Диск подвижный |
Загрузка ...
|
|
| 32 | РСМ-10.01.18.003-01 | Кольцо |
Загрузка ...
|
|
| 33 | РСМ-10.01.15.446 | Кожух |
Загрузка ...
|
|
| 34 | РСМ-10.01.15.638 | Болт специальный |
Загрузка ...
|
|
| 35 | Болт М16х1.5-6gх75.109.40Х.019 ГОСТ 7798-70 | Болт М16х1.5-6gх75.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | РСМ-10.01.15.639 | Пружина |
Загрузка ...
|
|
| 37 | РСМ-10.01.15.102Г | Диск |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
