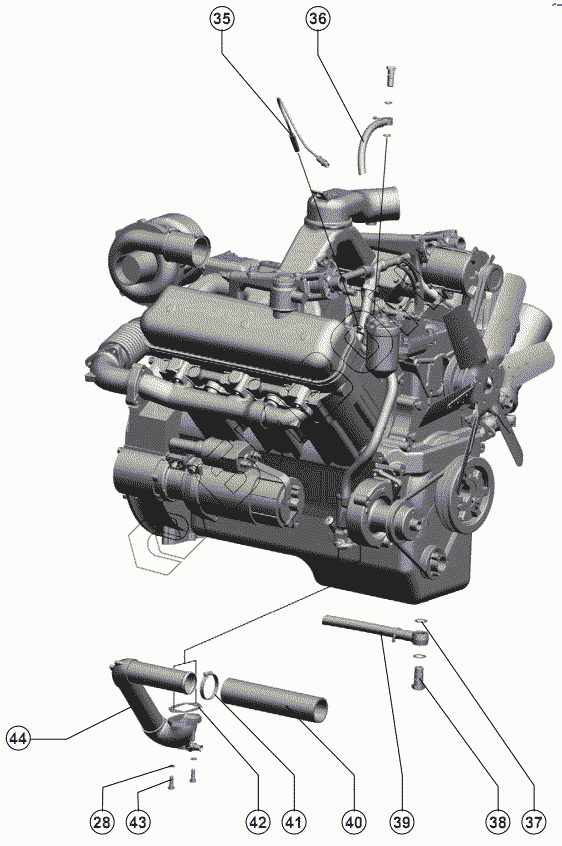

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Трубопровод
28
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Редуктор 0264 165.1 | Редуктор 0264 165.1 | Редуктор 0264 165.1 |
Загрузка ...
|
|
| Редуктор отбора мощности S8298121000 | Редуктор отбора мощности S8298121000 | Редуктор отбора мощности S8298121000 |
Загрузка ...
|
|
| 1 | 101.05.00.011 | Патрубок |
Загрузка ...
|
|
| 2 | 101.05.00.710 | Трубопровод |
Загрузка ...
|
|
| 3 | Хомут TORRO S90-110/ 12-C7W1 | Хомут TORRO S90-110/ 12-C7W1 |
Загрузка ...
|
|
| 4 | Хомут TORRO S40-60/ 12-C7W1 | Хомут TORRO S40-60/ 12-C7W1 |
Загрузка ...
|
|
| 5 | Хомут TORRO S16-27/ 9-C7W1 | Хомут TORRO S16-27/ 9-C7W1 |
Загрузка ...
|
|
| 6 | 101.05.00.019 | Патрубок |
Загрузка ...
|
|
| 7 | 101.05.00.023 | Патрубок |
Загрузка ...
|
|
| 8 | 101.05.00.022 | Патрубок |
Загрузка ...
|
|
| 9 | РСМ-10Б.06.00.003А | Труба |
Загрузка ...
|
|
| 10 | 101.05.00.020 | Хомут |
Загрузка ...
|
|
| 11 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | Патрубок 270 003 112 | Патрубок 270 003 112 |
Загрузка ...
|
|
| 13 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 101.05.00.940 | Воздуховод |
Загрузка ...
|
|
| 17 | Хомут TORRO S70-90/ 12-C7W1 | Хомут TORRO S70-90/ 12-C7W1 |
Загрузка ...
|
|
| 18 | Патрубок 270 003 131 | Патрубок 270 003 131 |
Загрузка ...
|
|
| 19 | Двигатель ЯМЗ-236 НД ТУ 37.319.295-2004 | Двигатель ЯМЗ-236 НД ТУ 37.319.295-2004 |
Загрузка ...
|
|
| 20 | Редуктор G1908 SNR557056 | Редуктор G1908 SNR557056 |
Загрузка ...
|
|
| 21 | 101.05.00.910 | Кронштейн |
Загрузка ...
|
|
| 22 | 101.05.00.045 | Шланг |
Загрузка ...
|
|
| 23 | Хомут TORRO S20-32/ 9-C7W1 | Хомут TORRO S20-32/ 9-C7W1 |
Загрузка ...
|
|
| 24 | 101.05.00.046 | Шланг |
Загрузка ...
|
|
| 25 | 101.05.00.510 | Тройник |
Загрузка ...
|
|
| 26 | 101.05.00.044 | Шланг |
Загрузка ...
|
|
| 27 | 101.05.00.633 | Штуцер |
Загрузка ...
|
|
| 28 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | 101.05.00.920 | Кронштейн |
Загрузка ...
|
|
| 31 | 101.05.00.880 | Глушитель |
Загрузка ...
|
|
| 32 | 54-0-140-01 | Хомут |
Загрузка ...
|
|
| 33 | 101.05.00.820 | Патрубок |
Загрузка ...
|
|
| 34 | РСМ-100.08.04.003 | Прокладка |
Загрузка ...
|
|
| 35 | 142.05.16.050 | Топливопровод |
Загрузка ...
|
|
| 36 | 101.05.16.240 | Топливопровод |
Загрузка ...
|
|
| 37 | 00274А | Прокладка |
Загрузка ...
|
|
| 38 | РСМ-10Б.06.00.601 | Болт специальный |
Загрузка ...
|
|
| 39 | 101.05.00.370 | Маслопровод сливной |
Загрузка ...
|
|
| 40 | 101.05.00.013 | Патрубок |
Загрузка ...
|
|
| 41 | Хомут TORRO S60-80/ 12-C7W1 | Хомут TORRO S60-80/ 12-C7W1 |
Загрузка ...
|
|
| 42 | 101.05.00.007 | Прокладка |
Загрузка ...
|
|
| 43 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 44 | 101.05.00.730 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
