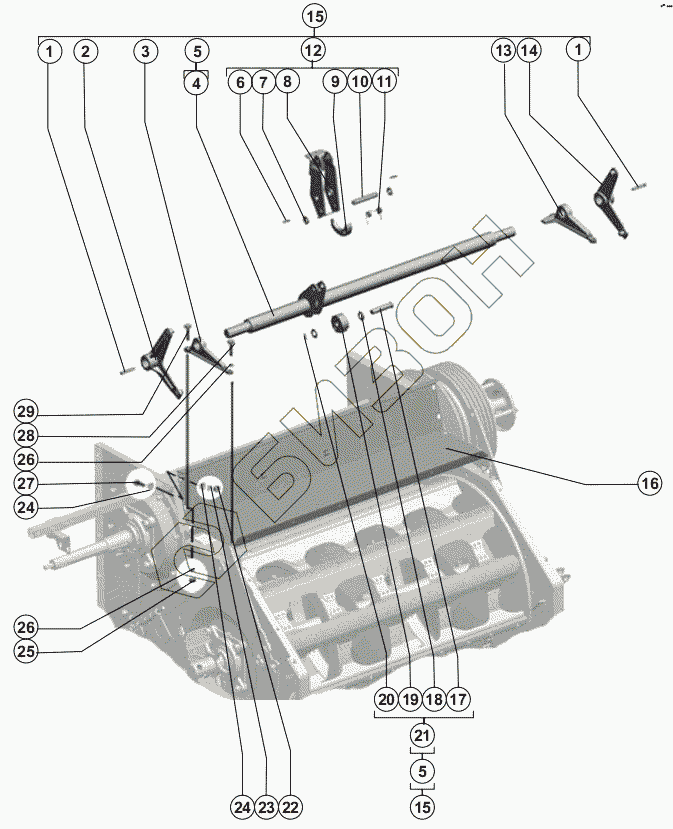

Графический каталог запасных частей к технике: РСМ-101 "Вектор". Вал торсиона
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.20.603 | Шпонка |
Загрузка ...
|
|
| 2 | РСМ-10.01.20.020-01 | Рычаг |
Загрузка ...
|
|
| 3 | РСМ-10.01.20.201А | Подшипник |
Загрузка ...
|
|
| 4 | 101.01.20.240 | Труба торсиона |
Загрузка ...
|
|
| 5 | 101.01.61.280 | Вал торсиона |
Загрузка ...
|
|
| 6 | Шплинт С.14х3.01.019 ГОСТ 11371-78 | Шплинт С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | Шайба 4х32.019 ГОСТ 397-79 | Шайба 4х32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 8 | 101.01.61.330 | Рычаг |
Загрузка ...
|
|
| 9 | 101.01.61.302 | Собачка |
Загрузка ...
|
|
| 10 | 101.01.61.606 | Ось |
Загрузка ...
|
|
| 11 | 101.01.61.612 | Пружина |
Загрузка ...
|
|
| 12 | 101.01.61.320 | Рычаг |
Загрузка ...
|
|
| 13 | РСМ-10.01.20.201А-01 | Подшипник |
Загрузка ...
|
|
| 14 | РСМ-10.01.20.020 | Рычаг |
Загрузка ...
|
|
| 15 | 101.01.61.080 | Вал торсиона |
Загрузка ...
|
|
| 16 | 101.01.15.030 | Крыша |
Загрузка ...
|
|
| 17 | Ось 6-20 b12х90.35.Ц9хр ГОСТ 9650-80 | Ось 6-20 b12х90.35.Ц9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 18 | Шайба С.20.01.019 ГОСТ 11371-78 | Шайба С.20.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | 101.01.61.614 | Кулачок |
Загрузка ...
|
|
| 20 | Шплинт 5х36.019 ГОСТ 397-79 | Шплинт 5х36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 21 | 101.01.61.350 | Рычаг |
Загрузка ...
|
|
| 22 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Шайба С.10х3.01.019 ГОСТ 11371-78 | Шайба С.10х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Шайба 12Т 65Г 019 ГОСТ 6402-70 | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Болт М10-6gх35.88.35.019 ГОСТ 7798-70 | Болт М10-6gх35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 | Болт М12-6gх40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | Болт М12-6gх45.88.35.019 ГОСТ 7798-70 | Болт М12-6gх45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
