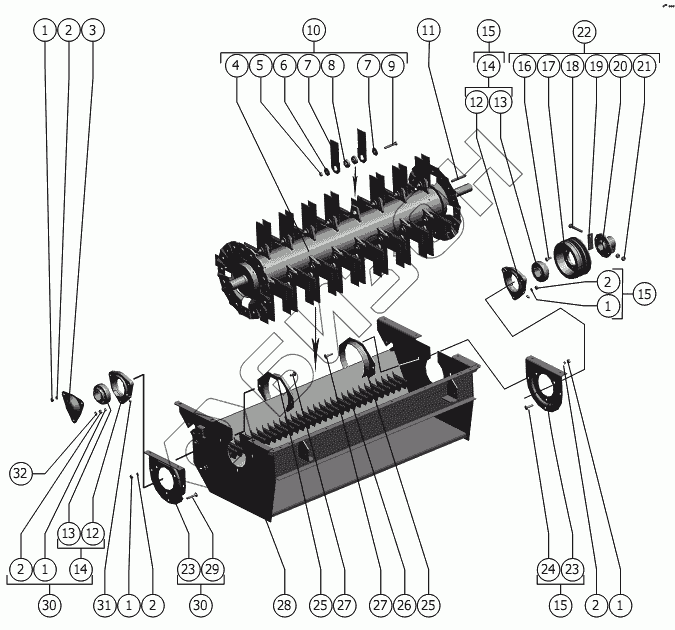

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Блок измельчителя
1
1
1
1
1
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-091.14.02.424 | Колпак |
Загрузка ...
|
|
| 4 | РСМ-5.14.02.060А | Вал |
Загрузка ...
|
|
| 5 | ISO 7042-М10-8 | Гайка шестигранная |
Загрузка ...
|
|
| 6 | РСМ-10Б. 14.62.408 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-10Б. 14.62.120 | Нож |
Загрузка ...
|
|
| 8 | РСМ-10Б. 14.62.602 | Втулка |
Загрузка ...
|
|
| 9 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | РСМ-5.14.02.020 | Барабан |
Загрузка ...
|
|
| 11 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 12 | Н.027.108А-02 | Корпус подшипника |
Загрузка ...
|
|
| 13 | 680210 А2НК7С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 14 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 15 | РСМ-091.14.02.050 | Опора |
Загрузка ...
|
|
| 16 | М10-6gx25.88.35 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10Б.14.62.101А | Шкив |
Загрузка ...
|
|
| 18 | М12-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10Б.14.62.402А | Флажок |
Загрузка ...
|
|
| 20 | РСМ-10Б. 14.62.200 | Ступица |
Загрузка ...
|
|
| 21 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10Б. 14.62.180 | Шкив |
Загрузка ...
|
|
| 23 | РСМ-091.14.02.422 | Фланец |
Загрузка ...
|
|
| 24 | М10х55.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 25 | РСМ-091.14.02.040 | Отсекатель |
Загрузка ...
|
|
| 26 | РСМ-091.14.02.030 | Противорез |
Загрузка ...
|
|
| 27 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 28 | 101.14.02.010 | Корпус |
Загрузка ...
|
|
| 29 | М10х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 30 | РСМ-091.14.02.050-01 | Опора |
Загрузка ...
|
|
| 31 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 32 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
