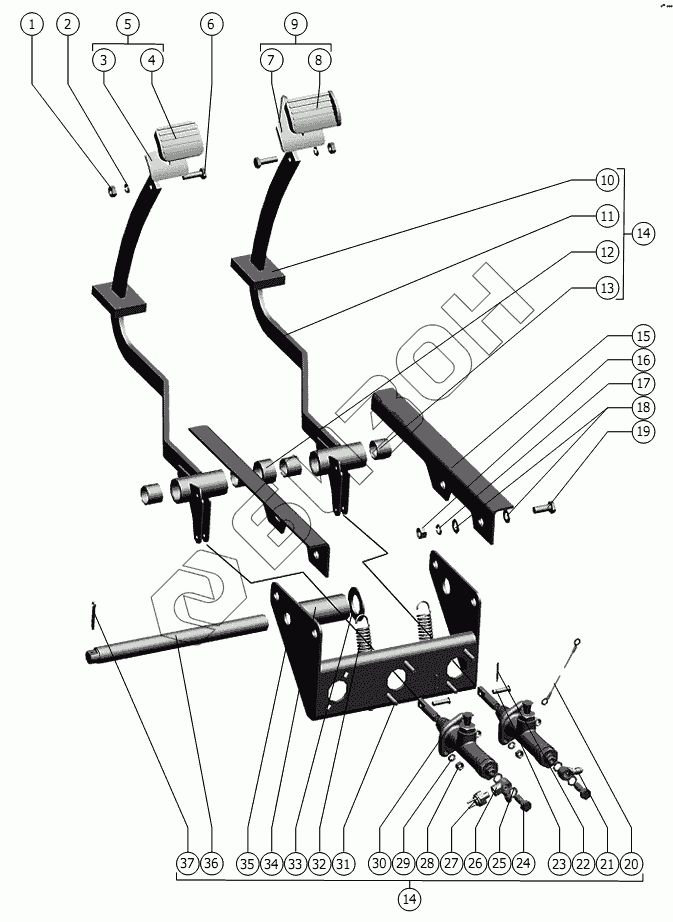

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Блок педалей
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.04.14.040 | Опора педали |
Загрузка ...
|
|
| 4 | А 13.34.001 | Чехол |
Загрузка ...
|
|
| 5 | РСМ-10.04.14.020 | Педаль левая |
Загрузка ...
|
|
| 6 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.04.14.050 | Опора педали |
Загрузка ...
|
|
| 8 | А 13.33.002 | Чехол |
Загрузка ...
|
|
| 9 | РСМ-10.04.14.030 | Педаль тормоза правая |
Загрузка ...
|
|
| 10 | 101.06.14.001 | Уплотнение |
Загрузка ...
|
|
| 11 | 101.06.14.010 | Стойка педали |
Загрузка ...
|
|
| 12 | РСМ-100.05.00.002 | Втулка |
Загрузка ...
|
|
| 13 | 54-00100 | Втулка |
Загрузка ...
|
|
| 14 | 101.06.20.000 | Блок педалей |
Загрузка ...
|
|
| 15 | 101.04.02.040 | Настил |
Загрузка ...
|
|
| 16 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | РСМ-10.10.10.690 | Провод массы |
Загрузка ...
|
|
| 21 | РСМ-10.04.14.307 | Угольник |
Загрузка ...
|
|
| 22 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 23 | 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 24 | 54-60303 | Болт |
Загрузка ...
|
|
| 25 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 26 | 54-30166 | Угольник |
Загрузка ...
|
|
| 27 | ВК12Б ТУ 37.003.447-76 | Выключатель света стоп гидравлический |
Загрузка ...
|
|
| 28 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 30 | РСМ-10.04.14.150-01 ТУ 23.1.435-86 | Главный цилиндр |
Загрузка ...
|
|
| 31 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 32 | 54-60926 | Пружина |
Загрузка ...
|
|
| 33 | С.30х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 34 | 101.06.20.801 | Втулка |
Загрузка ...
|
|
| 35 | 101.06.14.050 | Мостик |
Загрузка ...
|
|
| 36 | РСМ-800.01.21.601 | Ось |
Загрузка ...
|
|
| 37 | 5x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
