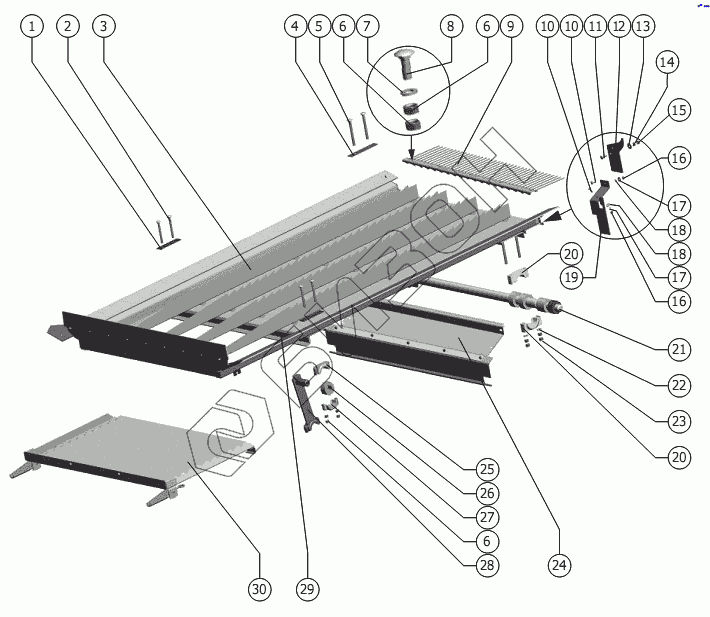

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Доска стрясная
1
2
3
4
5
6
6
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.08.421 | Пластина |
Загрузка ...
|
|
| 2 | М10х100.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 3 | 101.11.08.010 | Доска стрясная |
Загрузка ...
|
|
| 4 | РСМ-10Б.01.01.404 | Пластина |
Загрузка ...
|
|
| 5 | М12х120.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 6 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | М10х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 9 | 101.01.08.040 | Решетка пальцевая |
Загрузка ...
|
|
| 10 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 11 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10.01.08.004А | Накладка |
Загрузка ...
|
|
| 13 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10.01.01.017 | Уплотнитель |
Загрузка ...
|
|
| 20 | РСМ-10.01.01.205Б | Хомут |
Загрузка ...
|
|
| 21 | 101.01.08.060 | Вал |
Загрузка ...
|
|
| 22 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | 101.01.08.050 | Щиток |
Загрузка ...
|
|
| 25 | РСМ-10.01.08.008 | Хомут |
Загрузка ...
|
|
| 26 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 27 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 28 | РСМ-10.01.08.030А | Подвеска |
Загрузка ...
|
|
| 29 | 101.01.08.001 | Прокладка |
Загрузка ...
|
|
| 30 | 101.01.08.020 | Надставка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
