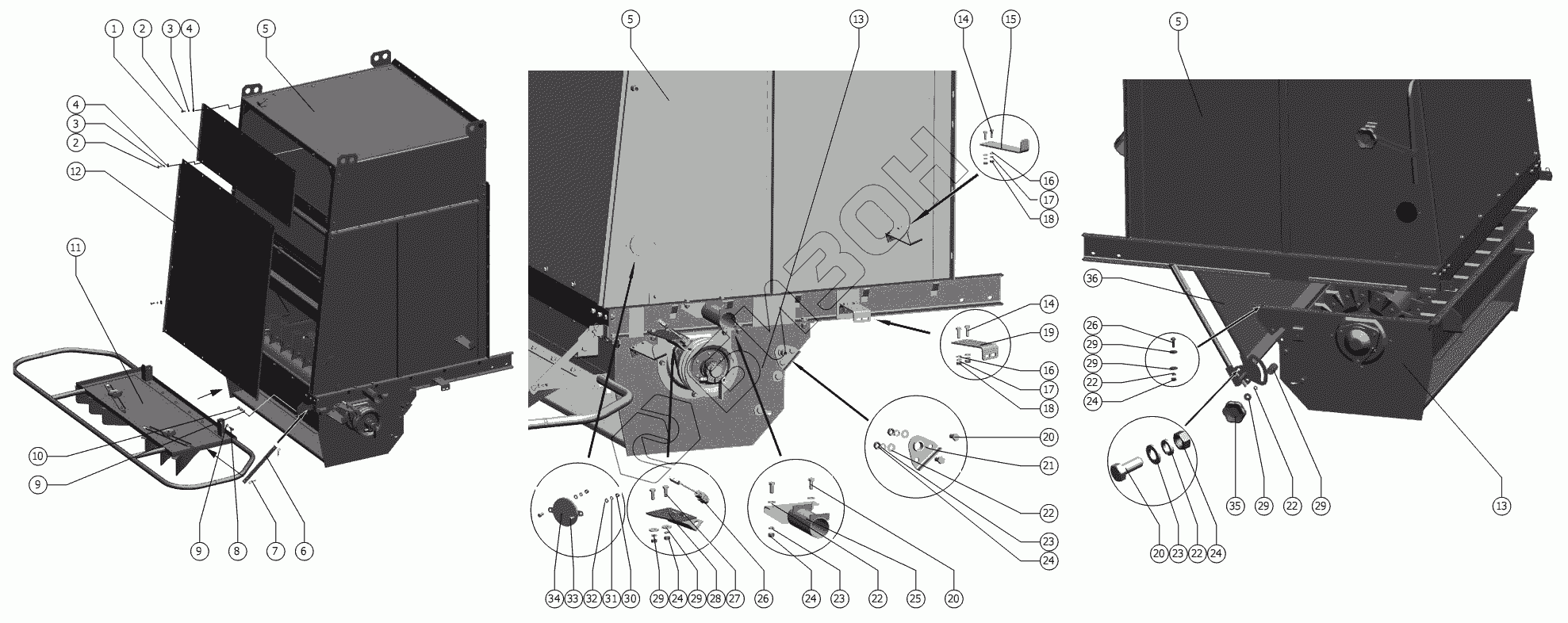

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Измельчитель разбрасыватель
1
2
2
3
3
4
4
5
5
5
6
7
8
9
9
10
11
12
13
13
14
14
15
16
16
17
17
18
18
19
20
20
20
21
22
22
22
22
22
23
23
23
24
24
24
24
24
25
26
26
27
28
29
29
29
29
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.14.01.421 | Щиток |
Загрузка ...
|
|
| 2 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 5 | 101.14.06.000 | Капот |
Загрузка ...
|
|
| 6 | РСМ-091.14.00.514 | Планка |
Загрузка ...
|
|
| 7 | 2.2,8x40.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 8 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 101.14.00.090 | Разбрасыватель |
Загрузка ...
|
|
| 12 | 101.14.01.230 | Щиток |
Загрузка ...
|
|
| 13 | 101.14.02.000 | Блок измельчителя |
Загрузка ...
|
|
| 14 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 101.14.00.407 | Опора |
Загрузка ...
|
|
| 16 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 101.14.00.417 | Кронштейн |
Загрузка ...
|
|
| 20 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | РСМ-091.14.00.160 | Кронштейн |
Загрузка ...
|
|
| 22 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | РСМ-10Б.14.60.250 | Кронштейн |
Загрузка ...
|
|
| 26 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 27 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | РСМ-10Б.14.60.260 | Кронштейн |
Загрузка ...
|
|
| 29 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 30 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 31 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 34 | ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 | Световозвращатель ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 |
Загрузка ...
|
|
| 35 | РСМ-091.14.00.270А | Ручка |
Загрузка ...
|
|
| 36 | 101.14.00.170 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
