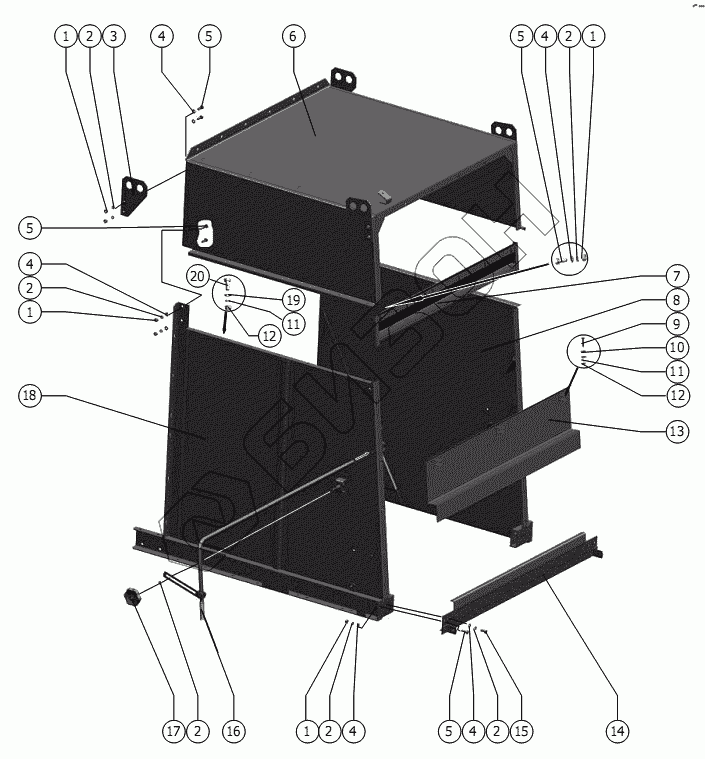

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Капот
1
1
1
1
2
2
2
2
2
2
3
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-091.14.01.429 | Зацеп |
Загрузка ...
|
|
| 4 | С. 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 101.14.06.010 | Крыша |
Загрузка ...
|
|
| 7 | 101.14.01.240 | Поперечина |
Загрузка ...
|
|
| 8 | 101.14.01.300 | Боковина |
Загрузка ...
|
|
| 9 | М8-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 11 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | РСМ-091.14.00.320 | Щиток |
Загрузка ...
|
|
| 14 | 101.14.01.250 | Распорка |
Загрузка ...
|
|
| 15 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 101.14.01.210 | Рукоятка |
Загрузка ...
|
|
| 17 | РСМ-091.14.00.540 | Ручка |
Загрузка ...
|
|
| 18 | 101.14.01.330 | Боковина |
Загрузка ...
|
|
| 19 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
