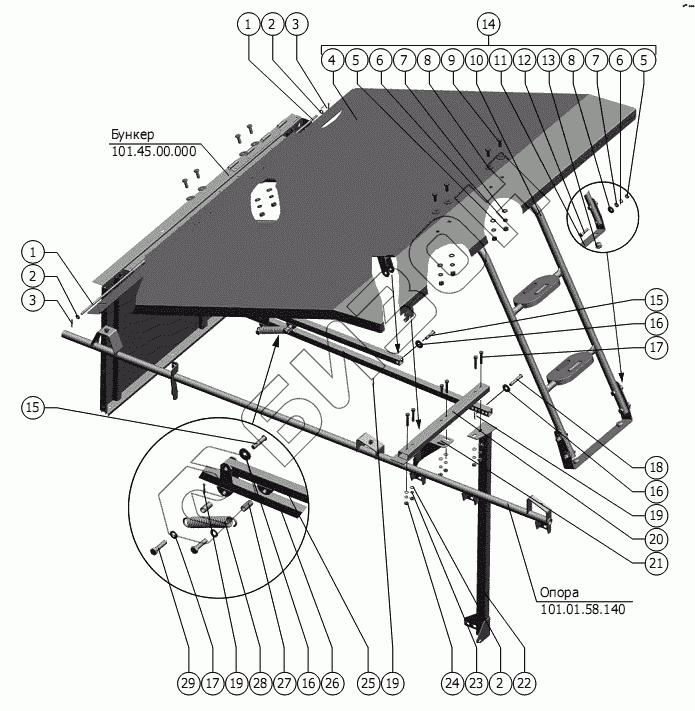

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Капот
1
1
2
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
16
16
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.58.602 | Ось |
Загрузка ...
|
|
| 2 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 3,2x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 4 | 101.01.58.550 | Капот |
Загрузка ...
|
|
| 5 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 101.01.58.580 | Лестница |
Загрузка ...
|
|
| 11 | 101.01.58.437 | Скоба |
Загрузка ...
|
|
| 12 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | РСМ-10.04.20.063 | Заглушка |
Загрузка ...
|
|
| 14 | 101.01.58.500 | Капот |
Загрузка ...
|
|
| 15 | 6-10 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 16 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 17 | М8-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 6-10 b12x65.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 19 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 20 | 101.01.58.823 | Труба |
Загрузка ...
|
|
| 21 | 101.01.58.510 | Кронштейн |
Загрузка ...
|
|
| 22 | 101.01.58.560 | Стойка |
Загрузка ...
|
|
| 23 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 142.00.58.200 | Кронштейн |
Загрузка ...
|
|
| 26 | 142.00.58.210 | Кронштейн |
Загрузка ...
|
|
| 27 | 142.01.58.819 | Втулка |
Загрузка ...
|
|
| 28 | 54-60926 | Пружина |
Загрузка ...
|
|
| 29 | М10-6gx45-45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
