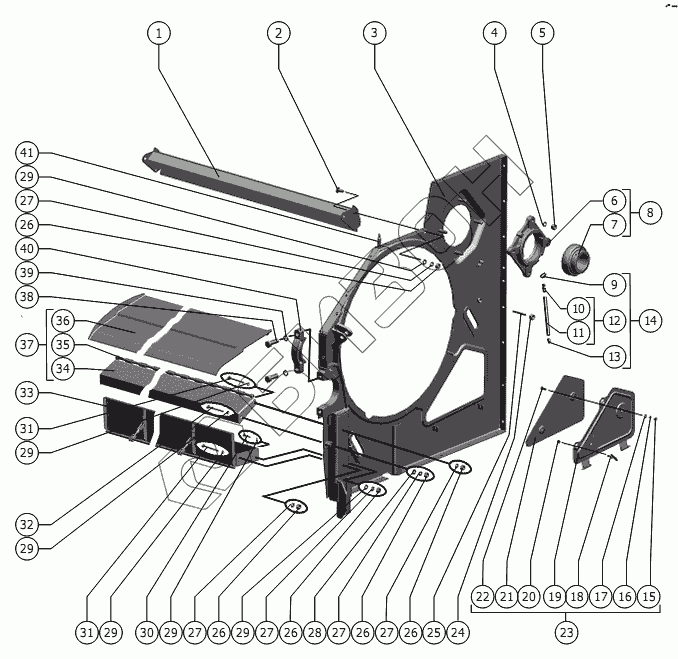

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Панель левая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
27
27
27
27
27
28
29
29
29
29
29
29
30
31
31
32
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.15.190 | Отсекатель |
Загрузка ...
|
|
| 2 | М10х25.46.019 ГОСТ 77802-81 | Болт |
Загрузка ...
|
|
| 3 | 101.01.16.000 | Панель левая |
Загрузка ...
|
|
| 4 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | Н.027.116 | Корпус подшипника |
Загрузка ...
|
|
| 7 | 780716НК7С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 8 | Н.027.01.160-01 | Опора |
Загрузка ...
|
|
| 9 | 54-62372 | Переходник |
Загрузка ...
|
|
| 10 | 142.00.77.602 | Штуцер |
Загрузка ...
|
|
| 11 | РСМ-5.01.00.843 | Трубка |
Загрузка ...
|
|
| 12 | РСМ-5.01.00.090 | Трубка |
Загрузка ...
|
|
| 13 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 14 | 44Б-2-67 | Трубка |
Загрузка ...
|
|
| 15 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | С8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 19 | РСМ-10.01.15.220 | Крышка |
Загрузка ...
|
|
| 20 | 44-00241 | Втулка |
Загрузка ...
|
|
| 21 | РСМ-10.01.15.415 | Накладка |
Загрузка ...
|
|
| 22 | М8х20 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 23 | РСМ-10.01.15.210 | Крышка |
Загрузка ...
|
|
| 24 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | РСМ-10.01.15.615 | Шпилька |
Загрузка ...
|
|
| 26 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 29 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | М10-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | М10-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | 101.01.15.260 | Камнеуловитель |
Загрузка ...
|
|
| 33 | М6х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 34 | 101.01.15.422 | Щит |
Загрузка ...
|
|
| 35 | 101.01.15.606 | Ось |
Загрузка ...
|
|
| 36 | 101.01.15.080 | Щиток |
Загрузка ...
|
|
| 37 | 101.01.15.300 | Щиток |
Загрузка ...
|
|
| 38 | М20-6gх60. 109.40Х019 ГОСТ 7798-78 | Болт |
Загрузка ...
|
|
| 39 | 20Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 40 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 41 | РСМ-10.01.15.603 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
