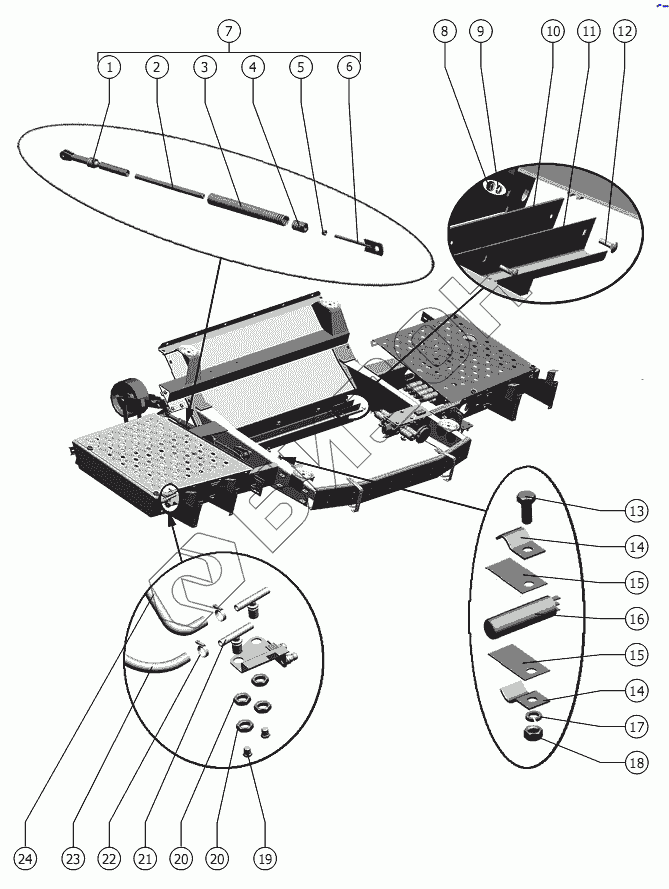

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Площадка входа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.22.130В | Пробка |
Загрузка ...
|
|
| 2 | 101.01.22.611 | Ось |
Загрузка ...
|
|
| 3 | РСМ-10.01.22.613 | Пружина |
Загрузка ...
|
|
| 4 | РСМ-10.01.22.307 | Пробка |
Загрузка ...
|
|
| 5 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | РСМ-10.01.22.150Г | Тяга |
Загрузка ...
|
|
| 7 | 101.01.22.120 | Пружина натяжения |
Загрузка ...
|
|
| 8 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-8.03.00.007А | Уплотнение |
Загрузка ...
|
|
| 11 | РСМ-8.03.00.407А | Жесткость |
Загрузка ...
|
|
| 12 | М6х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 15 | РСМ-10.05.09.002 | Прокладка |
Загрузка ...
|
|
| 16 | ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ |
Загрузка ...
|
|
| 17 | 10Т 65Г 019 ГОСТ6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 20 | М24х2-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 21 | 101.07.00.820 | Тройник |
Загрузка ...
|
|
| 22 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 23 | 101.07.00.006 | Рукав |
Загрузка ...
|
|
| 24 | 101.07.00.007 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
