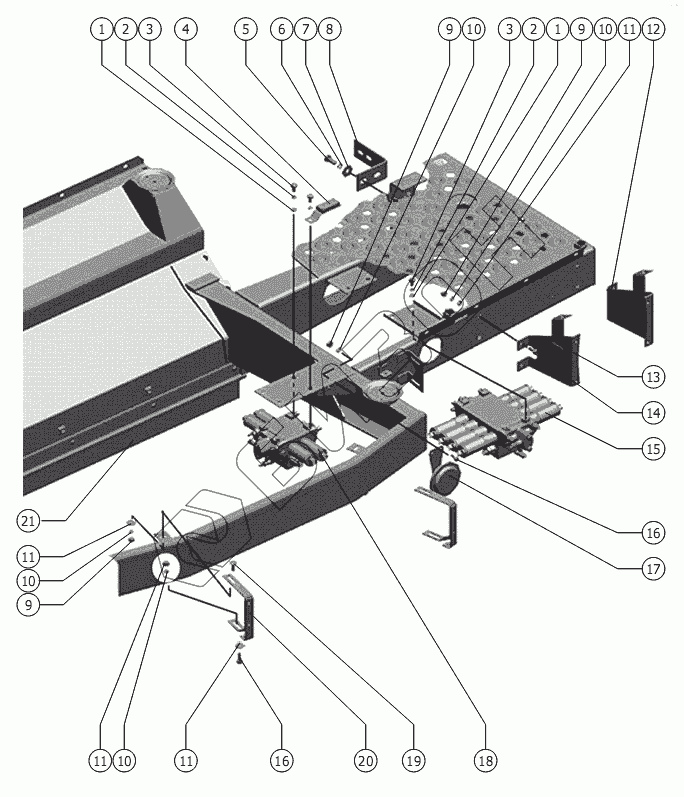

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Площадка входа
1
1
2
2
3
3
4
5
6
7
8
9
9
9
10
10
10
10
11
11
11
11
12
13
14
15
15
16
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | М10-6gх16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | РСМ-10.10.20.030А | Блок диодов |
Загрузка ...
|
|
| 5 | М12-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 101.01.56.441 | Кронштейн |
Загрузка ...
|
|
| 9 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 101.07.00.520-01 | Кронштейн |
Загрузка ...
|
|
| 13 | 101.07.00.510-01 | Кронштейн |
Загрузка ...
|
|
| 14 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 101.09.47.010 | Гидрораспределитель |
Загрузка ...
|
|
| 15 | 101.09.77.150 | Гидрораспределитель |
Загрузка ...
|
|
| 16 | М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | С313 ТУ 37.003.688-75 | Сигнал звуковой безрупорный С313 ТУ 37.003.688-75 код ОКП 45 7374 2173 01 |
Загрузка ...
|
|
| 18 | 101.09.17.240 | Гидрораспределитель |
Загрузка ...
|
|
| 18 | 101.09.77.110 | Гидрораспределитель |
Загрузка ...
|
|
| 19 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 20 | 101.07.00.570 | Кронштейн |
Загрузка ...
|
|
| 21 | 101.07.00.610 | Площадка входа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
