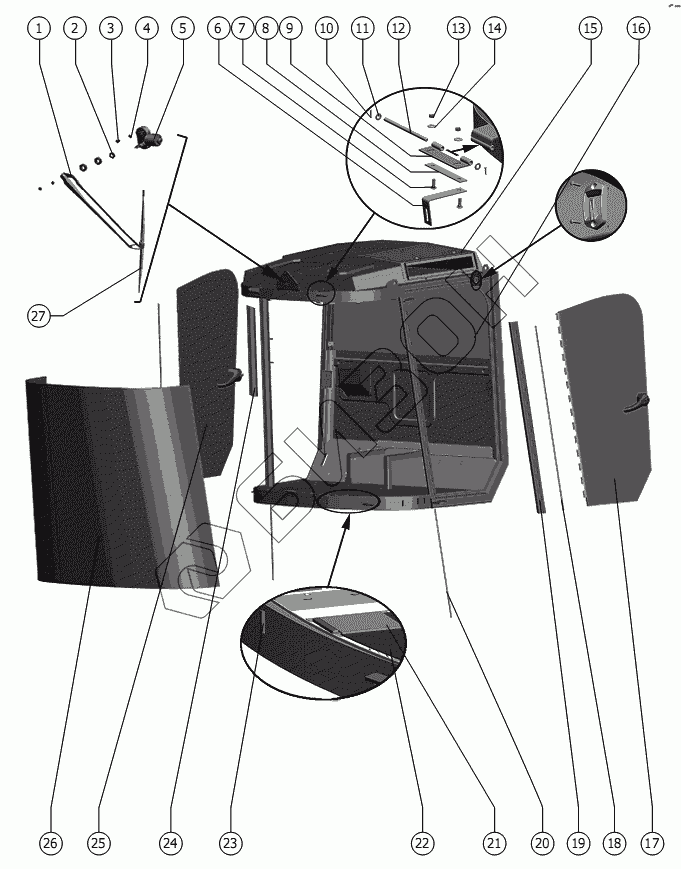

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Рабочее место
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84.5205800-10 | Рычаг стеклоочистителя ГОСТ 18699-73 |
Загрузка ...
|
|
| 2 | C 24х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 3 | В.М6-6gх10.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 4 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 52.3730 ТУ 37.459.078-86 Код ОКП 45 7375 3783 | Моторедуктор |
Загрузка ...
|
|
| 6 | 101.04.00.501 | Кронштейн |
Загрузка ...
|
|
| 7 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 8 | 101.26.00.405 | Планка |
Загрузка ...
|
|
| 9 | 101.26.00.230 | Петля |
Загрузка ...
|
|
| 10 | 3,2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 11 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 101.06.00.615 | Ось |
Загрузка ...
|
|
| 13 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | C 8х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 15 | 101.04.02.000 | Каркас |
Загрузка ...
|
|
| 16 | 101.06.01.003 | Стекло |
Загрузка ...
|
|
| 17 | 101.06.01.020 | Дверь |
Загрузка ...
|
|
| 18 | 101.06.01.601 | Ось |
Загрузка ...
|
|
| 19 | 101.04.01.086 | Стойка передняя левая |
Загрузка ...
|
|
| 20 | 101.00.23.003 | Трубка |
Загрузка ...
|
|
| 21 | 101.04.00.054 | Прокладка |
Загрузка ...
|
|
| 22 | 101.06.01.035А | Коврик |
Загрузка ...
|
|
| 23 | 101.06.01.067 | Прокладка |
Загрузка ...
|
|
| 24 | 101.04.01.096 | Стойка передняя правая |
Загрузка ...
|
|
| 25 | 101.06.01.030 | Дверь |
Загрузка ...
|
|
| 26 | 101.06.01.001 | Стекло ветровое |
Загрузка ...
|
|
| 27 | 84.5205900 ГОСТ 18699-73 | Щетка стеклоочистителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
