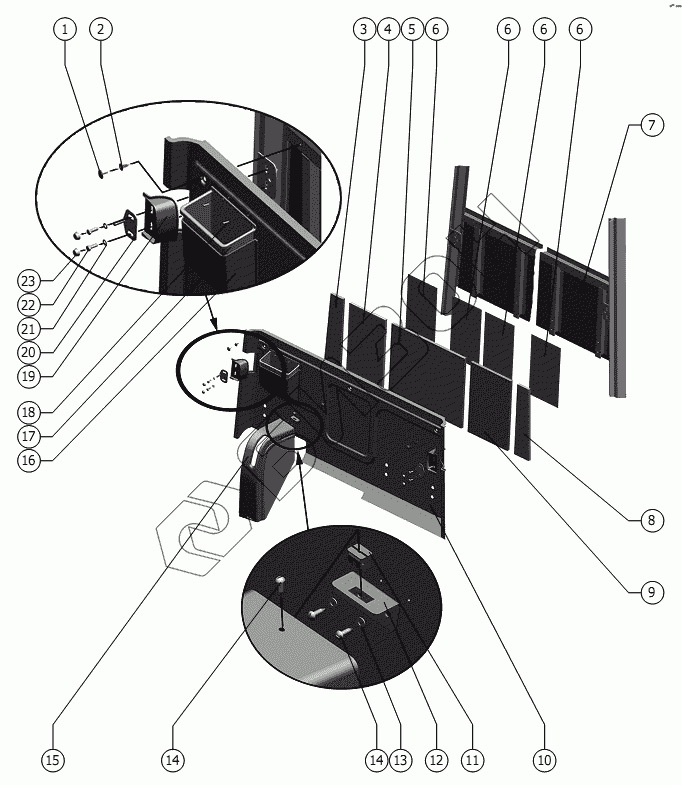

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Рабочее место
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3302-5602155 | Пистон крепления обивки |
Загрузка ...
|
|
| 2 | 3302-5602156 | Гнездо пистона |
Загрузка ...
|
|
| 3 | 101.26.01.043 | Прокладка |
Загрузка ...
|
|
| 4 | 101.26.01.044 | Прокладка |
Загрузка ...
|
|
| 5 | 101.26.01.045 | Прокладка |
Загрузка ...
|
|
| 6 | 101.26.01.051 | Прокладка |
Загрузка ...
|
|
| 7 | 101.04.02.000 | Каркас |
Загрузка ...
|
|
| 8 | 101.26.01.047 | Прокладка |
Загрузка ...
|
|
| 9 | 101.26.01.046 | Прокладка |
Загрузка ...
|
|
| 10 | 101.04.01.093 | Стенка задняя |
Загрузка ...
|
|
| 11 | 3302-5301594 | Гайка |
Загрузка ...
|
|
| 12 | 101.04.00.403 | Кронштейн |
Загрузка ...
|
|
| 13 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 1-4x16.019 ГОСТ 1144-80 | Шуруп |
Загрузка ...
|
|
| 15 | 101.04.01.030 | Чехол |
Загрузка ...
|
|
| 16 | 101.04.01.094 | Карман |
Загрузка ...
|
|
| 17 | 3302-3912406 | Ящик аптечки |
Загрузка ...
|
|
| 18 | 4х16.01.016 ГОСТ 10621-80 | Винт |
Загрузка ...
|
|
| 19 | 101.06.01.014 | Накладка |
Загрузка ...
|
|
| 20 | 101.06.01.120 | Зацеп |
Загрузка ...
|
|
| 21 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | PF 10015 | Колпачок пластмассовый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
