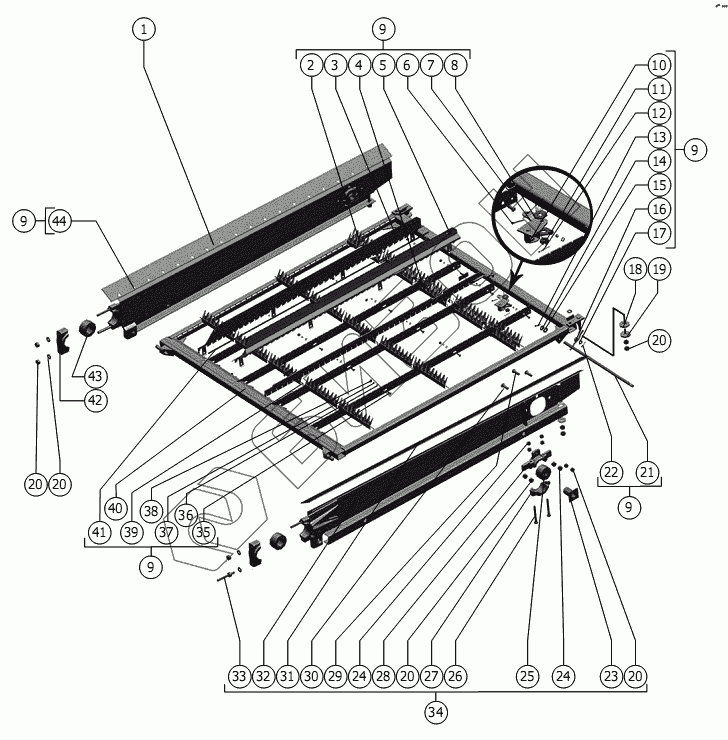

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Решето верхнее
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.06.010Б-01 | Борт |
Загрузка ...
|
|
| 2 | 101.01.06.404 | Гребенка |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.06.070 | Прижим |
Загрузка ...
|
|
| 4 | 101.01.06.414 | Гребенка |
Загрузка ...
|
|
| 5 | РСМ-10Б.01.06.080 | Прижим |
Загрузка ...
|
|
| 6 | 2,5x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 8 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | 101.01.06.030 | Решето верхнее |
Загрузка ...
|
|
| 10 | 60926 | Пружина |
Загрузка ...
|
|
| 11 | М10-6H.04.35.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 12 | 3,2х16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 13 | 4x22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 14 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | С.12х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.06.615 | Пружина |
Загрузка ...
|
|
| 17 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | РСМ-10Б.01.06.434А | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.06.408А | Шайба |
Загрузка ...
|
|
| 20 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 101.01.06.410 | Винт |
Загрузка ...
|
|
| 22 | 3,2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.06.170 | Втулка |
Загрузка ...
|
|
| 24 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 26 | М10-6gx80-35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 28 | РСМ-10Б.01.06.101 | Крышка |
Загрузка ...
|
|
| 29 | М12х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 30 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10Б.01.06.001А | Отлив Заклёпка |
Загрузка ...
|
|
| 32 | РСМ-10Б.01.06.420 | Борт |
Загрузка ...
|
|
| 33 | М12-6gх90.109.40Х.029 ГОСТ 22042-76 | Шпилька |
Загрузка ...
|
|
| 34 | РСМ-10Б.01.06.010Б | Борт |
Загрузка ...
|
|
| 35 | M6x16 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 36 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 37 | 6Т 65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 38 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 39 | 101.01.04.601-01 | Ось гребенок |
Загрузка ...
|
|
| 40 | 101.01.06.040 | Рама |
Загрузка ...
|
|
| 41 | РСМ-10.01.04.004 | Шнур |
Загрузка ...
|
|
| 42 | РСМ-10.01.01.205Б | Хомут |
Загрузка ...
|
|
| 43 | РСМ-10.01.06.005 | Втулка |
Загрузка ...
|
|
| 44 | 140-5х16.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
