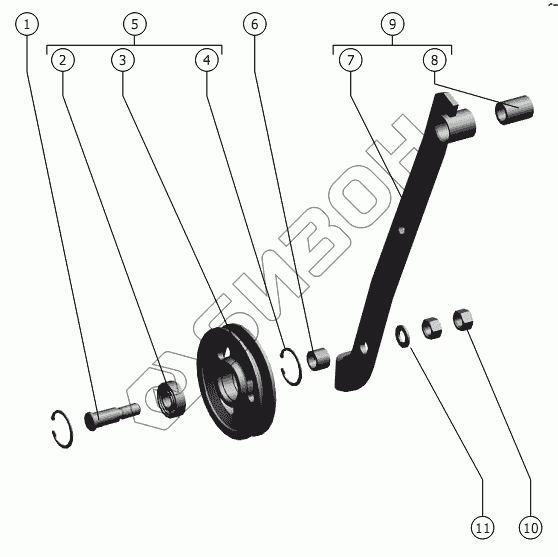

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Ролик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 H.206.20.002 Ось
Загрузка ...
2 180204С17 ГОСТ 8882-75 Подшипник 180204С17 ГОСТ 8882-75
Загрузка ...
3 РСМ-10.01.30.112А Шкив
Загрузка ...
4 B47 ГОСТ 13943-86 Кольцо
Загрузка ...
5 РСМ-10.01.30.720 Шкив в сборе
Загрузка ...
6 РСМ-10.01.00.003-02 Втулка или Н.206.20.003
Загрузка ...
7 РСМ-10.01.30.810 Рычаг
Загрузка ...
8 РСМ-10.01.30.003А Втулка
Загрузка ...
9 РСМ-10.01.30.170Б Рычаг с втулкой
Загрузка ...
10 М16-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
11 С.16.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
