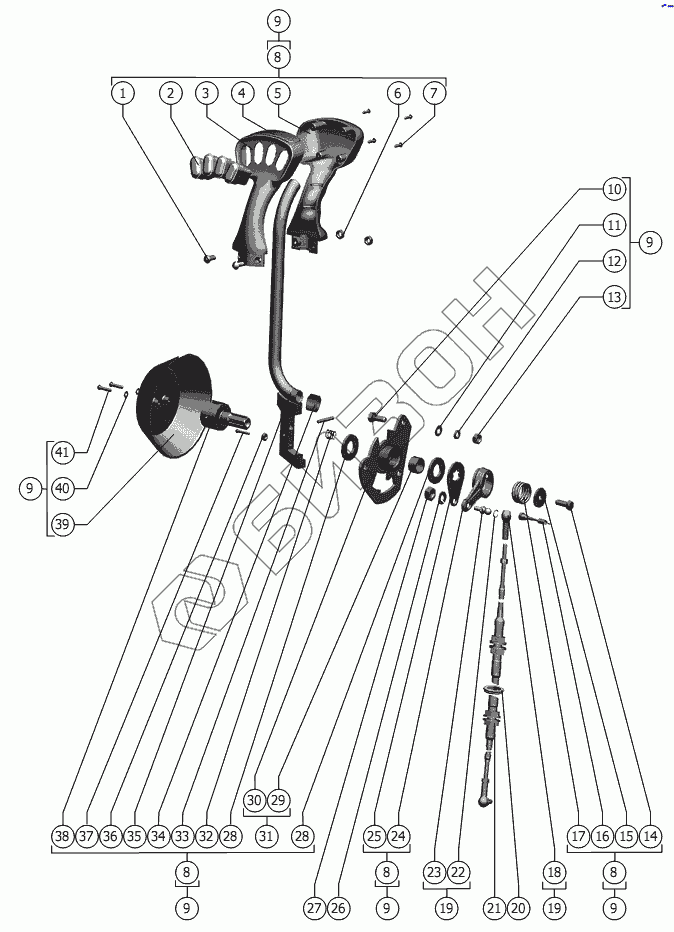

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Рычаг управления движением
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М5-6gх12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 2 | 92.3709 ТУ 37.469.012-95 | Переключатель |
Загрузка ...
|
|
| 3 | 101.06.16.007 | Рукоятка |
Загрузка ...
|
|
| 4 | 101.04.16.002 | Табличка-символ |
Загрузка ...
|
|
| 5 | 101.06.16.008 | Рукоятка |
Загрузка ...
|
|
| 6 | М5-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 7 | 2-3х12.01.036 ГОСТ 10621-80 | Винт |
Загрузка ...
|
|
| 8 | 101.04.17.000-01 | Рычаг управления движением |
Загрузка ...
|
|
| 9 | 101.04.01.200 | Пульт управления |
Загрузка ...
|
|
| 10 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 16 | ВК-409 (2101-3803130) ТУ 37.003.478-2004 | Выключатель контрольной лампы воздушной заслонки |
Загрузка ...
|
|
| 17 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 18 | РСМ-5.00.00.301А | Корпус шарнира |
Загрузка ...
|
|
| 19 | 101.06.16.050 | Шарнир |
Загрузка ...
|
|
| 20 | 101.06.00.007 | Втулка |
Загрузка ...
|
|
| 21 | 115-075-05800 ТУ У 29.3-32200047-010-2004 | Трос дистанционного управления |
Загрузка ...
|
|
| 22 | РСМ-5.00.00.645А | Кольцо |
Загрузка ...
|
|
| 23 | 101.06.16.603 | Палец |
Загрузка ...
|
|
| 24 | 101.04.17.306 | Рычаг |
Загрузка ...
|
|
| 25 | 101.04.17.431 | Пластина |
Загрузка ...
|
|
| 26 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 29 | РСМ-10.04.13.007А | Втулка |
Загрузка ...
|
|
| 30 | 101.04.17.360 | Диск |
Загрузка ...
|
|
| 31 | 101.04.17.230 | Диск |
Загрузка ...
|
|
| 32 | РСМ-10.04.13.614Б | Пружина |
Загрузка ...
|
|
| 33 | 5 х 40 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 34 | 101.06.16.014 | Втулка |
Загрузка ...
|
|
| 35 | 101.04.17.020 СБ | Рычаг |
Загрузка ...
|
|
| 36 | М4-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 37 | В.М4-6gх25-25.48.016 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 38 | РСМ-10.04.13.612Б | Вал |
Загрузка ...
|
|
| 39 | 101.04.01.033 | Крышка |
Загрузка ...
|
|
| 40 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 41 | В.М4-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
