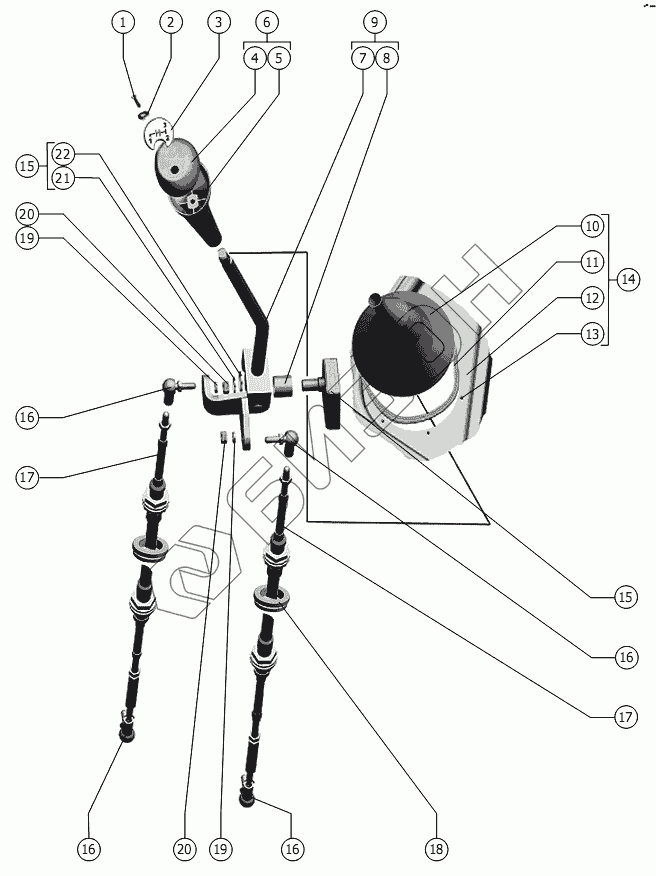

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Рычаги
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М5-6gх30.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 2 | С.5х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 101.26.12.005 | Табличка-символ |
Загрузка ...
|
|
| 4 | 101.26.12.007 | Глазок |
Загрузка ...
|
|
| 5 | 101.06.12.001 | Рукоятка |
Загрузка ...
|
|
| 6 | 101.26.12.050 | Рукоятка |
Загрузка ...
|
|
| 7 | 101.04.12.100 | Рычаг |
Загрузка ...
|
|
| 8 | РСМ-10.04.12.003А | Втулка |
Загрузка ...
|
|
| 9 | 101.04.12.010 | Рычаг |
Загрузка ...
|
|
| 10 | 101.04.00.030 | Чехол |
Загрузка ...
|
|
| 11 | 101.04.00.426 | Прижим |
Загрузка ...
|
|
| 12 | 04.01.088-01 | Накладка каркаса |
Загрузка ...
|
|
| 13 | В.М3-6gх10.48.016 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 14 | 101.04.00.400 | Накладка |
Загрузка ...
|
|
| 15 | 101.04.01.200 | Пульт управления |
Загрузка ...
|
|
| 16 | 101.06.16.050 | Шарнир |
Загрузка ...
|
|
| 17 | 172-M-TT-75-2900 | Трос дистанционного управления |
Загрузка ...
|
|
| 18 | 101.06.00.007 | Втулка |
Загрузка ...
|
|
| 19 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | С 20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 22 | C 20х1.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
