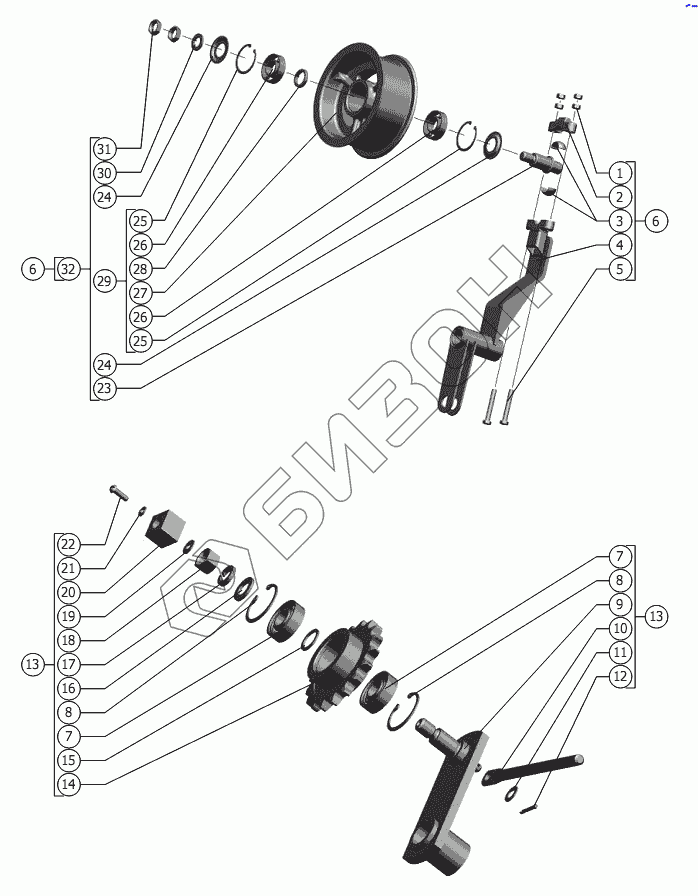

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Шкив натяжной. Натяжник
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | РСМ-10.14.00.301 | Крышка |
Загрузка ...
|
|
| 3 | РСМ-10.01.30.608 | Втулка |
Загрузка ...
|
|
| 4 | 142.03.00.830 | Рычаг |
Загрузка ...
|
|
| 5 | М10-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 142.03.00.800 | Шкив натяжной |
Загрузка ...
|
|
| 7 | 180204С17 ГОСТ 8882-75 | Подшипник 180204С17 ГОСТ 8882-75 |
Загрузка ...
|
|
| 8 | B47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 9 | 142.03.00.250 | Рычаг натяжной |
Загрузка ...
|
|
| 10 | 142.03.00.617 | Тяга |
Загрузка ...
|
|
| 11 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 13 | 142.03.00.190 | Натяжник |
Загрузка ...
|
|
| 14 | 54-1-2-30-1 | Звездочка z-18 t-19,05 |
Загрузка ...
|
|
| 15 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 21 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | В.М6-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 23 | 142.03.00.643 | Ось |
Загрузка ...
|
|
| 24 | РСМ-10.05.00.499 | Шайба защитная |
Загрузка ...
|
|
| 25 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 26 | 180206С17 ГОСТ 8882-75 | Ротор вентилятора РСМ-10Б.14.51.020 |
Загрузка ...
|
|
| 27 | 101.01.10.103 | Шкив |
Загрузка ...
|
|
| 28 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 29 | 101.01.10.160 | Шкив |
Загрузка ...
|
|
| 30 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | М20-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
