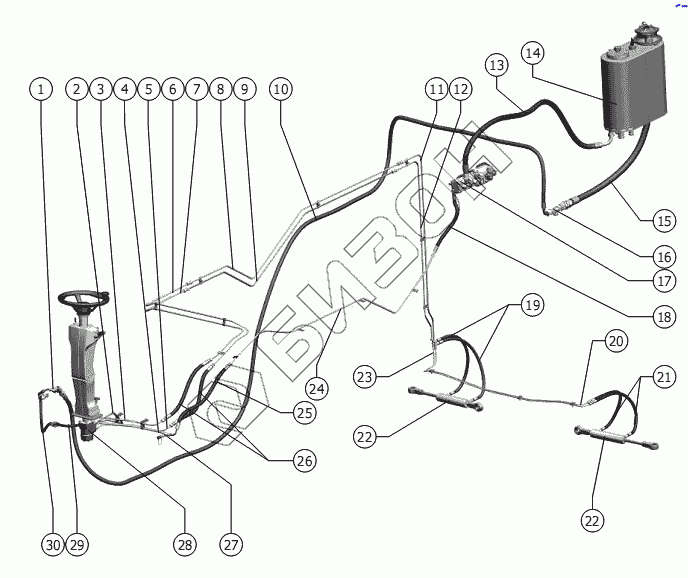

Графический каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Система рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | T22LCFX | Тройник |
Загрузка ...
|
|
| 2 | 101.09.86.040 | Трубопровод |
Загрузка ...
|
|
| 3 | 101.09.86.030 | Трубопровод |
Загрузка ...
|
|
| 4 | 101.09.86.010 | Трубопровод |
Загрузка ...
|
|
| 5 | 101.09.86.020 | Трубопровод |
Загрузка ...
|
|
| 6 | 101.09.81.160 | Трубопровод |
Загрузка ...
|
|
| 7 | 101.09.81.170 | Трубопровод |
Загрузка ...
|
|
| 8 | 101.09.80.170 | Трубопровод |
Загрузка ...
|
|
| 9 | 101.09.80.180 | Трубопровод |
Загрузка ...
|
|
| 10 | 1SN 20/6850 DKO(г)30х2 22 DKO(г)30х2 22(90) | Рукав армированный |
Загрузка ...
|
|
| 11 | 101.09.80.080 | Трубопровод |
Загрузка ...
|
|
| 12 | 101.09.80.090 | Трубопровод |
Загрузка ...
|
|
| 13 | 1SN 25/1900 DKO(г)36х2 28 DKO(г)36х2 28(90) | Рукав армированный |
Загрузка ...
|
|
| 14 | 101.09.80.110 | Гидробак |
Загрузка ...
|
|
| 15 | 1SN 32/1700 DKO(г)45х2 35 DKO(г)45х2 35(90) | Рукав армированный |
Загрузка ...
|
|
| 16 | EL28LOMDCF | Тройник EL28LOMDCF |
Загрузка ...
|
|
| 17 | 101.09.85.070 | Тандем насосов |
Загрузка ...
|
|
| 18 | РВД. 12.А2.Б2.460.27,5/110 | РВД. 12.А2.Б2.460.27,5/110 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 19 | РВД. 8.А2.А2.810.25/75 | РВД. 8.А2.А2.810.25/75 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 20 | 101.09.82.030 | Трубопровод |
Загрузка ...
|
|
| 21 | РВД. 8.А2.Б2.760.25/75 | РВД. 8.А2.Б2.760.25/75 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 22 | 101.09.82.100 | Гидроцилиндр |
Загрузка ...
|
|
| 23 | 101.09.82.040 | Трубопровод |
Загрузка ...
|
|
| 24 | 101.09.81.010 | Трубопровод |
Загрузка ...
|
|
| 25 | РВД. 12.А3.Б2.660.27,5/110 | РВД. 12.А3.Б2.660.27,5/110 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 26 | РВД. 12.Б2.Б2.560.27,5/110 | РВД. 12.Б2.Б2.560.27,5/110 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 27 | 142.09.61.120 | Полумуфта |
Загрузка ...
|
|
| 28 | OSPC 125ON ISON2243 | Насос-дозатор |
Загрузка ...
|
|
| 28 | STADN125G160 | Насос-дозатор |
Загрузка ...
|
|
| 28 | HRUS125/4-160 | Насос-дозатор |
Загрузка ...
|
|
| 28 | LAGC125N12/210-160M01-000S | Насос-дозатор |
Загрузка ...
|
|
| 29 | РВД. 12.А2.А2.410.21/63 | РВД. 12.А2.А2.410.21/63 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 30 | 2SN 10/1060 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) | Рукав армированный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
