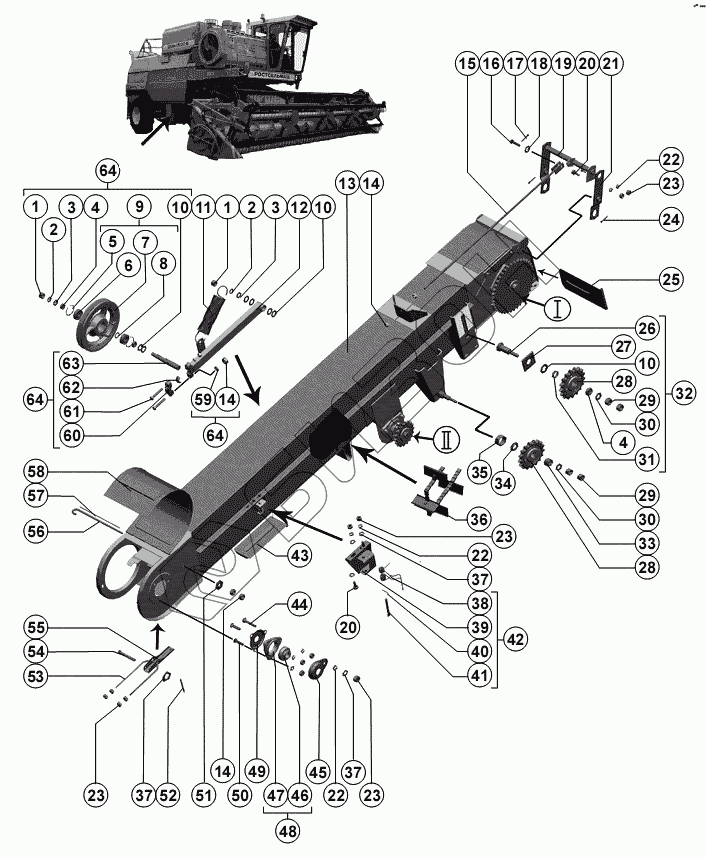

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Элеватор зерновой
1
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
14
14
15
16
17
18
19
20
20
21
22
22
22
23
23
23
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 54-00781 | Втулка или 80440 |
Загрузка ...
|
|
| 5 | С47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 6 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 7 | РСМ-10.01.30.370 | Шкив или РСМ-10.01.30.900А |
Загрузка ...
|
|
| 8 | Н.206.30.003 | Кольцо |
Загрузка ...
|
|
| 9 | РСМ-10.01.30.150Б | Шкив в сборе |
Загрузка ...
|
|
| 10 | С.20х2.01.019 ГОСТ 10450-78 | Шайба С.20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 11 | РСМ-10.01.50.619 | Пружина |
Загрузка ...
|
|
| 12 | РСМ-10.01.50.540Б | Штанга |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.50.460 | Корпус элеватора |
Загрузка ...
|
|
| 14 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10.01.50.390А | Тяга |
Загрузка ...
|
|
| 16 | 6-8 b12х35.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 17 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 18 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10.01.50.400Б | Рычаг |
Загрузка ...
|
|
| 20 | М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10.01.50.410 | Пластина |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | 5х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 25 | РСМ-10.01.50.478 | Заслонка |
Загрузка ...
|
|
| 26 | 44-60219А | Ось |
Загрузка ...
|
|
| 27 | РСМ-10.01.50.516 | Шайба |
Загрузка ...
|
|
| 28 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 29 | М14-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 30 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | РСМ-10.01.50.002 | Втулка |
Загрузка ...
|
|
| 32 | РСМ-10.01.50.600А | Звёздочка натяжная |
Загрузка ...
|
|
| 33 | РСМ-10.01.00.003-03 | Втулка или РСМ-10.01.30.802Б |
Загрузка ...
|
|
| 34 | РСМ-10.01.30.019 | Втулка |
Загрузка ...
|
|
| 35 | РСМ-10.01.30.652 | Гайка |
Загрузка ...
|
|
| 36 | 1-1-200х100-152-46 ОСТ 23.2.18-80 | Транспортер цепной 164 звена, в том числе 1С (07.400.000-08) L=164зв.х38=6232 |
Загрузка ...
|
|
| 37 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 38 | РСМ-10.01.00.629 | Пружина |
Загрузка ...
|
|
| 39 | РСМ-10.01.00.440 | Опора |
Загрузка ...
|
|
| 40 | 2х16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 41 | 6-8 b12х60.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 42 | РСМ-10.01.00.360 | Замок |
Загрузка ...
|
|
| 43 | 40327А | Заслонка |
Загрузка ...
|
|
| 44 | М8х40 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 45 | А54-00730 | Колпачок |
Загрузка ...
|
|
| 46 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 47 | 1680205К10С27 ТУ 37.006.084-90 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 |
Загрузка ...
|
|
| 48 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 49 | А54-43758 | Крышка |
Загрузка ...
|
|
| 50 | М8х30 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 51 | С.10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 52 | 2х20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 53 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 54 | 6-8 b12х45.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 55 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 56 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 57 | РСМ-10.01.50.604 | Ось |
Загрузка ...
|
|
| 58 | РСМ-10.01.50.140А | Крышка |
Загрузка ...
|
|
| 59 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 60 | РСМ-10.14.00.301 | Крышка |
Загрузка ...
|
|
| 61 | М10-6gх65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 62 | РСМ-10.01.30.608 | Втулка |
Загрузка ...
|
|
| 63 | РСМ-10.01.50.609А | Ось |
Загрузка ...
|
|
| 64 | РСМ-10.01.50.530А | Устройство натяжное |
Загрузка ...
|
|
| 65 | 4х45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 66 | РСМ-10.01.50.621 | Вал |
Загрузка ...
|
|
| 67 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 68 | М10х35 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 69 | РСМ-10.01.50.420А | Пластина |
Загрузка ...
|
|
| 70 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 71 | 1680206К10С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 72 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 73 | В.М10-6gх25.22Н.019 ГОСТ 1481-84 | Винт |
Загрузка ...
|
|
| 74 | РСМ-10.01.50.680-01 | Звездочка z-40 t-19,05 |
Загрузка ...
|
|
| 75 | РСМ-10.01.50.479 | Планка |
Загрузка ...
|
|
| 76 | М8х20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 77 | 8х7х45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 78 | 8х7х40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 79 | 1.2.Ц6хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 80 | РСМ-10.01.54.004 | Шпонка призматическая |
Загрузка ...
|
|
| 81 | РСМ-10.01.50.680 | Звездочка z=18 t-19,05 мм |
Загрузка ...
|
|
| 82 | РСМ-10.01.50.612В | Вал |
Загрузка ...
|
|
| 83 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 84 | С.12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 85 | ЖКС.01.622 | Пружина |
Загрузка ...
|
|
| 86 | РСМ-10.01.50.102А | Шкив |
Загрузка ...
|
|
| 87 | СП-57-44-6 ГОСТ 6308-71 | Кольцо |
Загрузка ...
|
|
| 88 | РСМ-10.01.50.473А | Обойма |
Загрузка ...
|
|
| 89 | РСМ-10.01.54.002А | Кольцо |
Загрузка ...
|
|
| 90 | РСМ-10.01.54.001 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А |
Загрузка ...
|
|
| 91 | РСМ-10.01.54.190А | Ступица трения |
Загрузка ...
|
|
| 92 | РСМ-10.01.54.427 | Диск нажимной |
Загрузка ...
|
|
| 93 | М12-6gх110.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 94 | РСМ-10.01.54.431 | Шайба |
Загрузка ...
|
|
| 95 | РСМ-10.01.54.432 | Шайба стопорная |
Загрузка ...
|
|
| 96 | М12-6gх45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 97 | РСМ-10.01.50.630А | Вал |
Загрузка ...
|
|
| 98 | РСМ-10.01.50.550 | Механизм предохранительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
