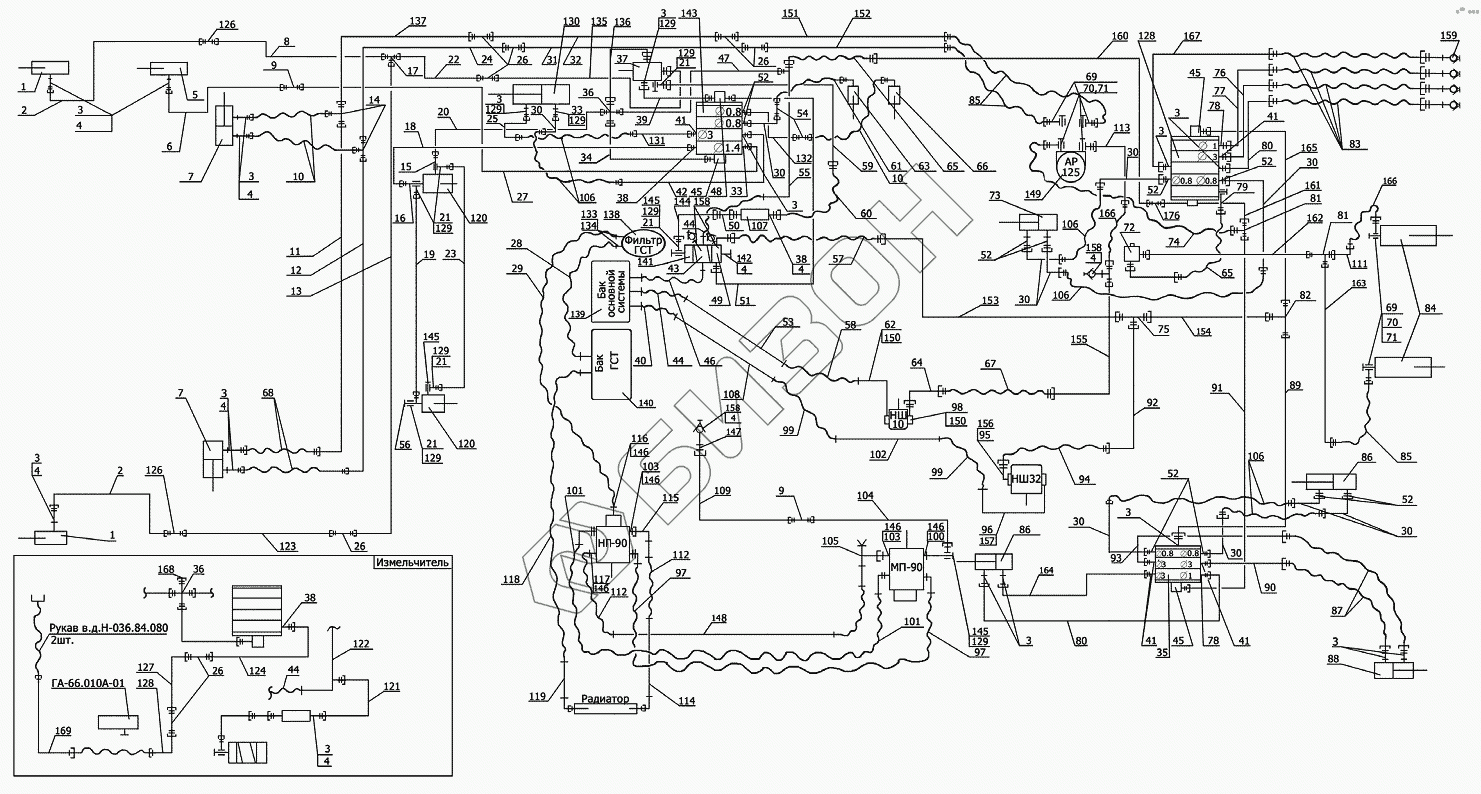

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Гидравлическая схема соединений
ГА-66.010А-01
Н-036.84.080
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
22
23
24
25
26
26
26
26
27
28
29
30
30
30
30
30
30
30
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
41
41
41
42
43
44
44
44
45
45
45
46
47
48
49
50
51
52
52
52
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
69
70
70
71
71
72
73
80
80
81
81
82
83
84
85
85
86
86
87
88
89
90
91
92
93
94
95
96
97
97
98
99
99
100
101
101
102
103
103
104
105
106
106
106
106
107
108
109
111
112
112
113
114
115
116
117
118
119
120
120
121
122
123
124
126
126
127
128
128
129
129
129
129
129
129
129
129
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
145
145
146
146
146
146
146
147
148
149
150
150
151
152
153
154
155
156
157
158
158
158
159
160
161
162
163
164
165
166
166
167
168
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГА-66.010А-01 | ГА-66.010А-01 | Гидроцилиндр |
Загрузка ...
|
|
| Н-036.84.080 | Н-036.84.080 | Рукав высокого давления |
Загрузка ...
|
|
| 1 | 54-9-145-06 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | РСМ-10Б.09.78.100 | Трубопровод |
Загрузка ...
|
|
| 3 | РСМ-10Б.09.69.622В | Штуцер ввертной |
Загрузка ...
|
|
| 4 | 011-015-25-2-6 ГОСТ 9833-73/ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 5 | ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 |
Загрузка ...
|
|
| 6 | РСМ-10Б.09.78.090 | Трубопровод |
Загрузка ...
|
|
| 7 | ГЦ50.200.16.000А-01 | Гидроцилиндр |
Загрузка ...
|
|
| 8 | РСМ-10Б.09.18.060 | Трубопровод |
Загрузка ...
|
|
| 9 | РСМ-10Б.09.61.618Б | Штуцер проходной |
Загрузка ...
|
|
| 10 | 8.01.01.25,0/75.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 11 | РCМ-10Б.09.62.010-01 | Трубопровод |
Загрузка ...
|
|
| 12 | РСМ-10Б.09.62.010 | Трубопровод |
Загрузка ...
|
|
| 13 | РСМ-10Б.09.18.080 | Трубопровод |
Загрузка ...
|
|
| 14 | РСМ-10Б.09.61.654А | Тройник |
Загрузка ...
|
|
| 15 | РСМ-10Б.09.69.618Б | Болт-штуцер |
Загрузка ...
|
|
| 16 | РСМ-10Б.09.69.619Б | Болт-штуцер |
Загрузка ...
|
|
| 17 | РСМ-10Б.09.61.652А-01 | Тройник |
Загрузка ...
|
|
| 18 | РСМ-10Б.09.69.710 | Трубопровод |
Загрузка ...
|
|
| 19 | РСМ-10Б.09.69.740 | Трубопровод |
Загрузка ...
|
|
| 20 | РСМ-10Б.09.69.720 | Трубопровод |
Загрузка ...
|
|
| 21 | РСМ-10Б.09.61.653А-01 | Угольник поворотный |
Загрузка ...
|
|
| 22 | РCМ-10Б.09.61.340 | Трубопровод |
Загрузка ...
|
|
| 23 | РСМ-10Б.09.69.730 | Трубопровод |
Загрузка ...
|
|
| 24 | РСМ-10Б.09.61.130 | Трубопровод |
Загрузка ...
|
|
| 25 | РСМ-10Б.09.69.810 | Трубопровод |
Загрузка ...
|
|
| 26 | РСМ-10Б.09.61.619Б | Штуцер проходной |
Загрузка ...
|
|
| 27 | РCМ-10Б.09.61.320 | Трубопровод |
Загрузка ...
|
|
| 28 | РСМ-10Б.09.69.430-02 | Рукав |
Загрузка ...
|
|
| 29 | РСМ-10Б.09.69.430-01 | Рукав |
Загрузка ...
|
|
| 30 | РСМ-10Б.09.69.670 | Трубопровод |
Загрузка ...
|
|
| 31 | РCМ-10Б.09.61.140 | Трубопровод |
Загрузка ...
|
|
| 32 | РCМ-10Б.09.61.120 | Трубопровод |
Загрузка ...
|
|
| 33 | РСМ-10Б.09.69.622В-03 | Штуцер ввертной |
Загрузка ...
|
|
| 34 | РСМ-10Б.09.69.320 | Трубопровод |
Загрузка ...
|
|
| 35 | 3Р3 50-41 У1 ТУ 2.5748393.09-93 | Гидрораспредельитель |
Загрузка ...
|
|
| 36 | РСМ-10Б.09.69.520 | Тройник |
Загрузка ...
|
|
| 37 | РК00.000-06 ТУ 23.1.428-86 | Распределитель |
Загрузка ...
|
|
| 38 | РСМ-10Б.09.69.621Б | Штуцер ввертной |
Загрузка ...
|
|
| 39 | РСМ-10Б.09.69.340 | Трубопровод |
Загрузка ...
|
|
| 40 | РСМ-10.09.06.020А | Рукав |
Загрузка ...
|
|
| 41 | РСМ-10Б.09.69.622В-04 | Штуцер ввертной |
Загрузка ...
|
|
| 42 | РСМ-10Б.09.69.780 | Трубопровод |
Загрузка ...
|
|
| 43 | РСМ-10Б.09.69.500 | Фланец |
Загрузка ...
|
|
| 44 | РСМ-10.09.06.040 | Рукав |
Загрузка ...
|
|
| 45 | РСМ-10Б.09.69.645А | Фланец |
Загрузка ...
|
|
| 46 | РСМ-10Б.09.69.430 | Рукав |
Загрузка ...
|
|
| 47 | РСМ-10Б.09.69.330 | Трубопровод |
Загрузка ...
|
|
| 48 | РСМ-10Б.09.69.644А | Фланец |
Загрузка ...
|
|
| 49 | РСМ-10Б.09.69.510 | Фланец |
Загрузка ...
|
|
| 50 | РСМ-10Б.09.59.790 | Переходник |
Загрузка ...
|
|
| 51 | РСМ-10Б.09.69.300 | Трубопровод |
Загрузка ...
|
|
| 52 | РСМ-10Б.09.69.622В-01 | Штуцер ввертной |
Загрузка ...
|
|
| 53 | РСМ-10Б.09.73.801 | Трубка |
Загрузка ...
|
|
| 54 | РСМ-10Б.09.61.657В | Дроссель |
Загрузка ...
|
|
| 55 | РСМ-10Б.09.69.580 | Трубопровод |
Загрузка ...
|
|
| 56 | 54-60947 | Болт |
Загрузка ...
|
|
| 57 | 16.02.02.30,0/90.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 58 | РСМ-10Б.09.66.050 | Рукав |
Загрузка ...
|
|
| 59 | РСМ-10Б.09.69.560 | Трубопровод |
Загрузка ...
|
|
| 60 | 12.01.02.21,0/63.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 61 | 8.01.01.25,0/75.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 62 | РСМ-10Б.09.66.010А | Трубопровод |
Загрузка ...
|
|
| 63 | РСМ-10.09.01.010А-03 | Гидроцилиндр |
Загрузка ...
|
|
| 64 | РСМ-10Б.09.66.090 | Трубопровод |
Загрузка ...
|
|
| 65 | 16.01.02.30,0/90.410 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 66 | ЦС-83000А ТУ 23.1.152-86 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 |
Загрузка ...
|
|
| 67 | 12.01.01.21,0/63.410 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 68 | 8.01.02.25,0/75.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 69 | РСМ-10Б.09.72.602Б | Угольник поворотный |
Загрузка ...
|
|
| 70 | РСМ-10.09.01.639А | Болт специальный |
Загрузка ...
|
|
| 71 | РСМ-10.09.01.007А | Прокладка |
Загрузка ...
|
|
| 72 | КДН-00.000-06 | Клапан дросселирующий настраиваемый |
Загрузка ...
|
|
| 73 | ГА-93000-10 ТУ 23.1.20-86 | Гидроцилиндр |
Загрузка ...
|
|
| 80 | РCМ-10Б.09.31.270 | Трубопровод |
Загрузка ...
|
|
| 81 | РСМ-10Б.09.62.602А | Тройник |
Загрузка ...
|
|
| 82 | РСМ-10Б.09.65.607А | Тройник |
Загрузка ...
|
|
| 83 | 8.01.02.25,0/75.1210 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 84 | РСМ-10.09.02.100Б | Гидроцилиндр |
Загрузка ...
|
|
| 85 | 12.01.02.21,0/63.510 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 86 | ГА-93000-06 | Гидроцилиндр ТУ 23.1.20-86 |
Загрузка ...
|
|
| 87 | 8.01.02.25,0/75.1110 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 88 | ГА-93000-08 | Гидроцилиндр ТУ 23.1.20-86 |
Загрузка ...
|
|
| 89 | РСМ-10Б.09.35.050 | Трубопровод |
Загрузка ...
|
|
| 90 | РСМ-10Б.09.65.240 | Трубопровод |
Загрузка ...
|
|
| 91 | РСМ-10Б.09.35.030А | Трубопровод |
Загрузка ...
|
|
| 92 | РСМ-10Б.09.65.130Б | Трубопровод |
Загрузка ...
|
|
| 93 | РСМ-10Б.09.65.370А | Трубопровод |
Загрузка ...
|
|
| 94 | 16.01.02.30,0/90.610-У1 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 95 | РСМ-10Б.09.66.100 | Фланец |
Загрузка ...
|
|
| 96 | РСМ-10Б.09.66.040 | Трубопровод |
Загрузка ...
|
|
| 97 | РВД 25-175-4600-034-05.90/05.90 | Рукав высокого давления |
Загрузка ...
|
|
| 98 | РСМ-10Б.09.69.645А-01 | Фланец |
Загрузка ...
|
|
| 99 | РСМ-10Б.09.66.060 | Рукав |
Загрузка ...
|
|
| 100 | РСМ-10.09.04.602А | Штуцер |
Загрузка ...
|
|
| 101 | РВД 25-175-3660-034-05.90 | Рукав высокого давления |
Загрузка ...
|
|
| 102 | РСМ-10Б.09.66.806 | Трубка |
Загрузка ...
|
|
| 103 | РСМ-10.09.05.611Б | Штуцер |
Загрузка ...
|
|
| 104 | РСМ-10Б.09.32.090 | Трубопровод |
Загрузка ...
|
|
| 105 | РСМ-10Б.09.32.250 | Тройник (Рукав) |
Загрузка ...
|
|
| 106 | 8.02.02.25,0/75.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 107 | КЭС1,6-2,5-16-1-ТУ 1-554-0061-96 | Гидроклапан |
Загрузка ...
|
|
| 108 | РСМ-10Б.09.73.802 | Трубка |
Загрузка ...
|
|
| 109 | РCМ-10Б.09.61.210A | Трубопровод |
Загрузка ...
|
|
| 110 | РСМ-10Б.09.61.645А | Штуцер проходной |
Загрузка ...
|
|
| 111 | РСМ-10Б.09.32.050 | Трубопровод |
Загрузка ...
|
|
| 112 | РСМ-10.09.13.002 | Рукав |
Загрузка ...
|
|
| 113 | РСМ-10Б.09.72.040 | Трубопровод |
Загрузка ...
|
|
| 114 | РСМ-10.09.13.080 | Трубопровод |
Загрузка ...
|
|
| 115 | РСМ-10.09.02.080А | Угольник |
Загрузка ...
|
|
| 116 | РСМ-10.09.73.606 | Переходник |
Загрузка ...
|
|
| 117 | РСМ-10Б.09.73.010 | Переходник |
Загрузка ...
|
|
| 118 | 00312Б | Шланг |
Загрузка ...
|
|
| 119 | РСМ-10.09.13.110А | Переходник |
Загрузка ...
|
|
| 120 | ГА-40.000В | Вибратор |
Загрузка ...
|
|
| 121 | РСМ-10Б.09.69.570 | Трубопровод |
Загрузка ...
|
|
| 122 | РСМ-10Б.09.69.580-01 | Коллектор |
Загрузка ...
|
|
| 123 | РСМ-10Б.09.18.070 | Трубопровод |
Загрузка ...
|
|
| 124 | РCМ-10Б.09.61.820А | Трубопровод |
Загрузка ...
|
|
| 125 | 8.01.02.25,0/75.610 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 126 | РСМ-10Б.09.78.601Б | Штуцер |
Загрузка ...
|
|
| 127 | РСМ-10Б.09.19.090 | Трубопровод |
Загрузка ...
|
|
| 128 | 5РЭ 50-44 У1 ТУ 2.5748393.09-93 | Гидрораспределитель |
Загрузка ...
|
|
| 129 | 016-020-25-2-6 | Кольцо |
Загрузка ...
|
|
| 130 | ГЦ 63.500.16.000 ТУ 23.1.406-86 | Гидроцилиндр ГЦ 63.500.16.000 ТУ 23.1.406-86 |
Загрузка ...
|
|
| 131 | РСМ-10Б.09.69.690 | Трубопровод |
Загрузка ...
|
|
| 132 | РСМ-10Б.09.61.310 | Трубопровод |
Загрузка ...
|
|
| 133 | РСМ-10Б.09.59.611 | Переходник |
Загрузка ...
|
|
| 134 | РСМ-10.09.09.036А | Кольцо уплотнительное |
Загрузка ...
|
|
| 135 | РСМ-10Б.09.31.790 | Трубопровод |
Загрузка ...
|
|
| 136 | РСМ-10Б.09.59.350 | Трубопровод |
Загрузка ...
|
|
| 137 | РСМ-10Б.09.61.150 | Трубопровод |
Загрузка ...
|
|
| 138 | ФВ 10-00.000 | Фильтр всасывающий ФВ 10-00.000 ТУ 3 Укpаины 5786106.010-93 |
Загрузка ...
|
|
| 139 | РСМ-10Б.09.59.030 | Гидробак |
Загрузка ...
|
|
| 140 | РСМ-10Б.09.59.050 | Гидробак |
Загрузка ...
|
|
| 141 | КН 50.12,5 У1 ТУ 2.5748393.10-94 | Клапан напорный |
Загрузка ...
|
|
| 142 | 54-60948 | Заглушка |
Загрузка ...
|
|
| 143 | 4РЭ 50-29 У1 ТУ 2.5748393.09-93 | Гидрораспределитель |
Загрузка ...
|
|
| 144 | РСМ-10Б.09.59.290 | Трубопровод |
Загрузка ...
|
|
| 145 | 54-60506 | Болт |
Загрузка ...
|
|
| 146 | 019-023-25-2-6 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 147 | 101.21.32.613A | Переходник |
Загрузка ...
|
|
| 148 | РСМ-10Б.09.31.130 | Трубопровод |
Загрузка ...
|
|
| 149 | АР-125-16 КЕТБ.453478.001ТУ | Агрегат рулевой |
Загрузка ...
|
|
| 150 | 021-025-25-2-6 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 151 | РСМ-10Б.09.61.260 | Трубопровод |
Загрузка ...
|
|
| 152 | РСМ-10Б.09.61.250 | Трубопровод |
Загрузка ...
|
|
| 153 | РСМ-10Б.09.61.160А | Трубопровод |
Загрузка ...
|
|
| 154 | РСМ-10Б.09.61.180 | Трубопровод |
Загрузка ...
|
|
| 155 | РСМ-10Б.09.61.200А | Трубопровод |
Загрузка ...
|
|
| 156 | 032-036-25-2-6 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 157 | 040-046-36-2-6 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 158 | МР.036.67.100-10У ТУ 1-554-0083-2001 | Полумуфта |
Загрузка ...
|
|
| 159 | МР.036.67.200-10-01У | Полумуфта |
Загрузка ...
|
|
| 160 | РСМ-10Б.09.61.190А | Трубопровод |
Загрузка ...
|
|
| 161 | РСМ-10Б.09.65.320А | Трубопровод |
Загрузка ...
|
|
| 162 | РСМ-10Б.09.31.700 | Трубопровод |
Загрузка ...
|
|
| 163 | РСМ-10Б.09.62.180 | Трубопровод |
Загрузка ...
|
|
| 164 | РСМ-10Б.09.31.290 | Трубопровод |
Загрузка ...
|
|
| 165 | РСМ-10Б.09.65.280 | Трубопровод |
Загрузка ...
|
|
| 166 | 12.01.02.21,0/63.410 | Рукав высокого давления армированный |
Загрузка ...
|
|
| 167 | РСМ-10Б.09.65.330 | Трубопровод |
Загрузка ...
|
|
| 168 | РСМ-10Б.09.61.240A | Заглушка |
Загрузка ...
|
|
| 169 | РСМ-10.09.19.010Б | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
