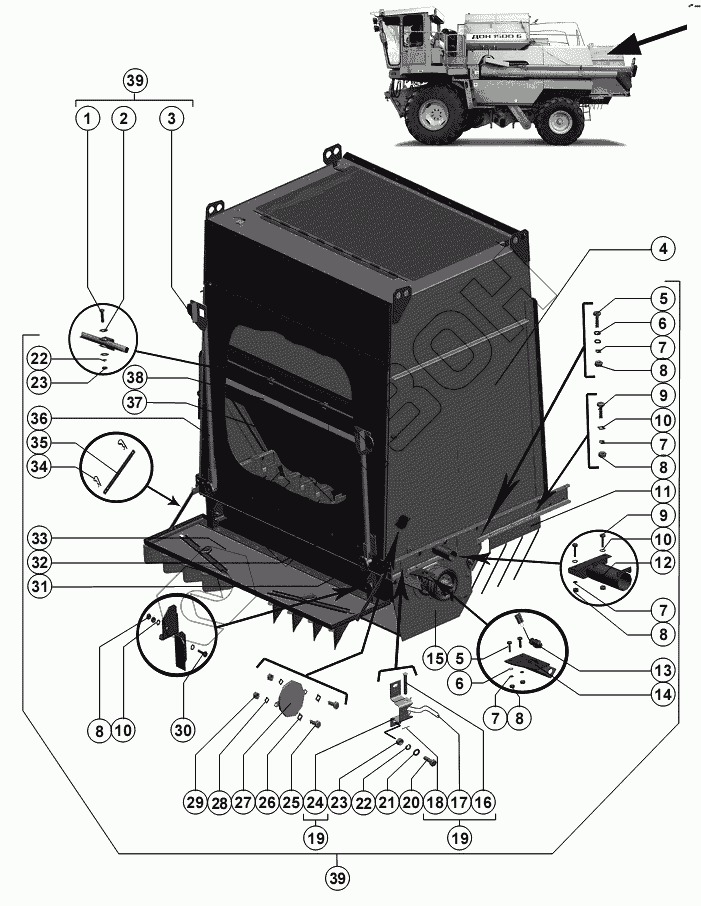

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Измельчитель-разбрасыватель
1
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gх40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С.8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 3 | ФП-310Е-О | Световозвращатель красный |
Загрузка ...
|
|
| 4 | РСМ-10Б.14.61.000 | Капот |
Загрузка ...
|
|
| 5 | М10-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | С.10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 7 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | РСМ-141.14.00.390 | Сузитель |
Загрузка ...
|
|
| 12 | РСМ-10Б.14.60.250 | Кронштейн |
Загрузка ...
|
|
| 13 | Пр П-1М 17МО.082.021ТУ | Преобразователь первичный Пр П-1М 17МО.082.021ТУ |
Загрузка ...
|
|
| 14 | РСМ-10Б.14.60.260 | Кронштейн |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.62.000 | Блок измельчителя |
Загрузка ...
|
|
| 16 | 6-8 b12х60.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 17 | РСМ-10.01.00.629 | Пружина |
Загрузка ...
|
|
| 18 | 2х16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | РСМ-10Б.14.60.120 | Замок |
Загрузка ...
|
|
| 20 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | РСМ-10Б.14.60.130 | Замок |
Загрузка ...
|
|
| 25 | М6-6gх16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | ФП-316-О | Световозвращатель оранжевый |
Загрузка ...
|
|
| 28 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 30 | М10-6gх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | РСМ-091.14.00.540 | Ручка |
Загрузка ...
|
|
| 32 | РСМ-091.14.00.620-01 | Рычаг |
Загрузка ...
|
|
| 33 | РСМ-091.14.00.330А | Разбрасыватель |
Загрузка ...
|
|
| 34 | 2.2,8х40.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 35 | РСМ-091.14.00.514 | Планка |
Загрузка ...
|
|
| 36 | РСМ-10Б. 14.60.320 | Рычаг |
Загрузка ...
|
|
| 37 | РСМ-141.14.00.320 | Щиток |
Загрузка ...
|
|
| 38 | РСМ-10Б.14.60.170А | Щиток |
Загрузка ...
|
|
| 39 | РСМ-10Б.14.60.010 | Измельчитель-разбрасыватель |
Загрузка ...
|
|
| 40 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 41 | РСМ-10Б. 14.60.330 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
