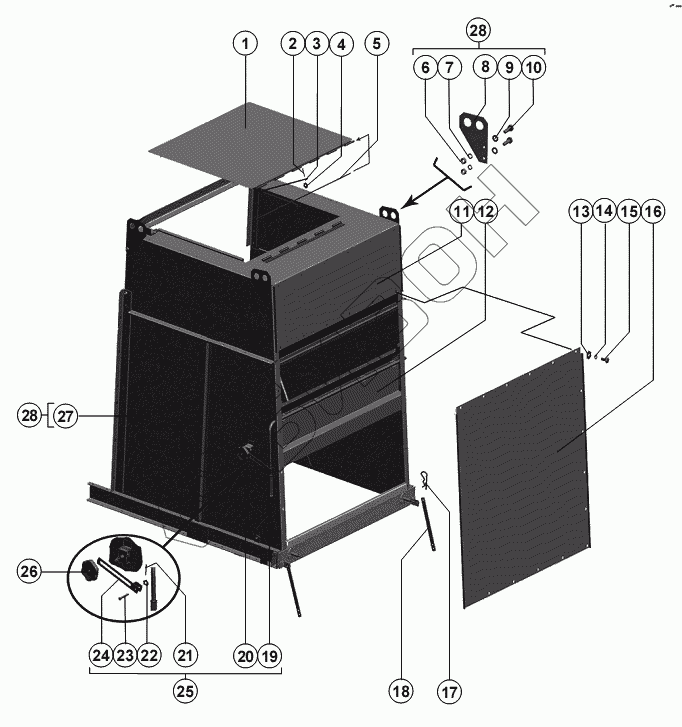

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Капот
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-091.14.01.060 | Крышка |
Загрузка ...
|
|
| 2 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 3 | РСМ-091.14.01.170 | Упор |
Загрузка ...
|
|
| 4 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-091.14.01.603 | Пруток |
Загрузка ...
|
|
| 6 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | РСМ-091.14.01.429 | Зацеп |
Загрузка ...
|
|
| 9 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | М10-6gх30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | РСМ-141.14.01.140 | Щиток |
Загрузка ...
|
|
| 12 | РСМ-141.14.00.320 | Щиток |
Загрузка ...
|
|
| 13 | С.8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | РСМ-141.14.01.419А | Лист |
Загрузка ...
|
|
| 17 | 2.2,8х40.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 18 | РСМ-091.14.00.514 | Планка |
Загрузка ...
|
|
| 19 | РСМ-10.04.20.014 | Ручка |
Загрузка ...
|
|
| 20 | РСМ-10Б.14.60.806 | Труба |
Загрузка ...
|
|
| 21 | 2х16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 22 | С.6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 23 | 6-6 b12х35М.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 24 | РСМ-10Б.14.60.350 | Кронштейн |
Загрузка ...
|
|
| 25 | РСМ-10Б.14.60.210 | Рукоятка |
Загрузка ...
|
|
| 26 | РСМ-091.14.00.540 | Ручка |
Загрузка ...
|
|
| 27 | РСМ-10Б.14.61.010А | Капот |
Загрузка ...
|
|
| 28 | РСМ-10Б.14.61.090 | Капот |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
