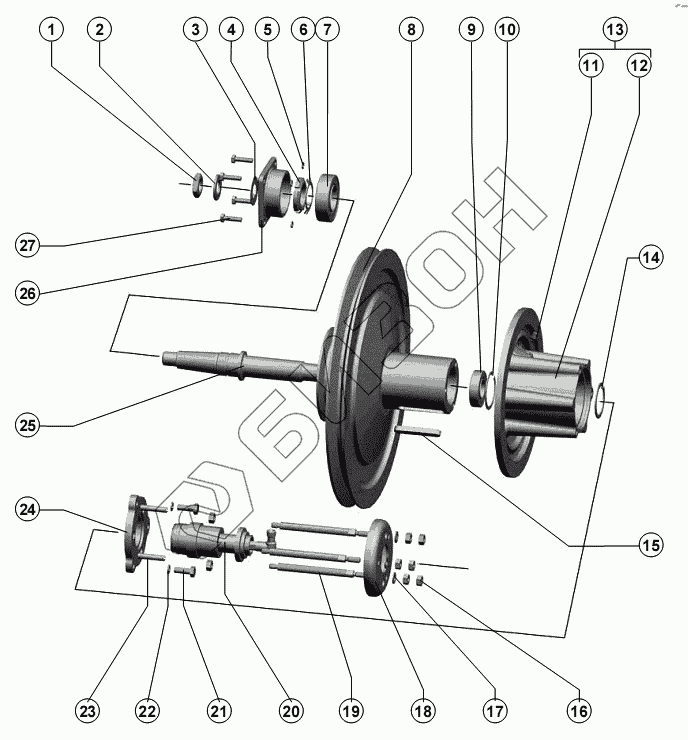

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Контрпривод вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М24х2-6Н.04.019 ГОСТ 5916-70 Гайка
Загрузка ...
2 РСМ-10.01.09.401 Шайба
Загрузка ...
3 С.24х3,9.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
4 РСМ-10.01.09.605 Гайка
Загрузка ...
5 8Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
6 Н.39х1,4.01.019 ГОСТ 11872-89 Шайба
Загрузка ...
7 180508К10С27 ГОСТ 8882-75 Шкив нижний вариатора РСМ-10.08.01.430А
Загрузка ...
8 РСМ-10Б.01.09.103Б Диск
Загрузка ...
9 180206К10С27 ГОСТ 8882-75 Шкив верхний вариатора РСМ-10.08.01.420
Загрузка ...
10 С62 ГОСТ 13943-86 Кольцо
Загрузка ...
11 1.2.Ц6хр ГОСТ 19853-74 Маслёнка
Загрузка ...
12 РСМ-10Б.01.09.102В Диск подвижный
Загрузка ...
13 РСМ-10Б.01.09.030Б Диск подвижный
Загрузка ...
14 С52 ГОСТ 13940-86 Кольцо
Загрузка ...
15 14х9х80 ГОСТ 23360-78 Шпонка
Загрузка ...
16 М10-6Н.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
17 С.10.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
18 РСМ-10Б.01.09.401 Тарелка
Загрузка ...
19 РСМ-10Б.01.09.602А Палец
Загрузка ...
20 ЦС-83000А ТУ 23.1.152-86 Гидроцилиндр ЦС-83000А ТУ 23.1.152-86
Загрузка ...
21 М10-6gх30.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
22 10Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
23 РСМ-10Б.01.09.615 Винт
Загрузка ...
24 РСМ-10Б.01.09.201 Фланец
Загрузка ...
25 РСМ-10Б.01.09.614 Вал
Загрузка ...
26 РСМ-10.01.09.106 Крышка подшипника
Загрузка ...
27 М8-6gх30.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
