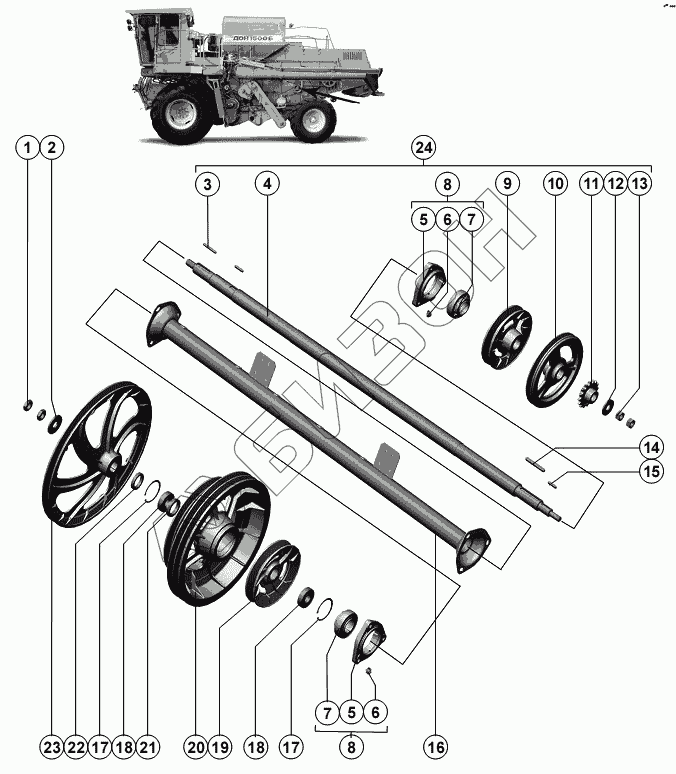

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Контрпривод задний
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М24х2-6Н.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 2 | C 24х6.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 3 | 12х8х63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 4 | РСМ-10.01.34.601Д | Вал |
Загрузка ...
|
|
| 5 | Н.027.108А-02 | Корпус подшипника |
Загрузка ...
|
|
| 6 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 7 | 680210А2НК7С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 8 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 9 | РСМ-10.01.34.060А | Шкив или РСМ-10.01.34.140 |
Загрузка ...
|
|
| 10 | РСМ-10.01.34.106 | Шкив |
Загрузка ...
|
|
| 11 | РСМ-10.14.00.480А | Звездочка z-16 t-19,05 |
Загрузка ...
|
|
| 12 | C 20х5.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 13 | М20х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 15 | 8x7x40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 16 | РСМ-10.01.30.100Б-01 | Труба распорная |
Загрузка ...
|
|
| 17 | С100 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 18 | 180309С17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 19 | РСМ-10.14.00.110 | Шкив |
Загрузка ...
|
|
| 20 | РСМ-10.14.00.130А | Шкив в сборе |
Загрузка ...
|
|
| 21 | ПР. 10.05.001 | Втулка |
Загрузка ...
|
|
| 22 | РСМ-10.14.00.808А | Втулка |
Загрузка ...
|
|
| 23 | РСМ-10.01.30.180 | Шкив |
Загрузка ...
|
|
| 24 | РСМ-10.01.34.200В | Задний контрпривод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
