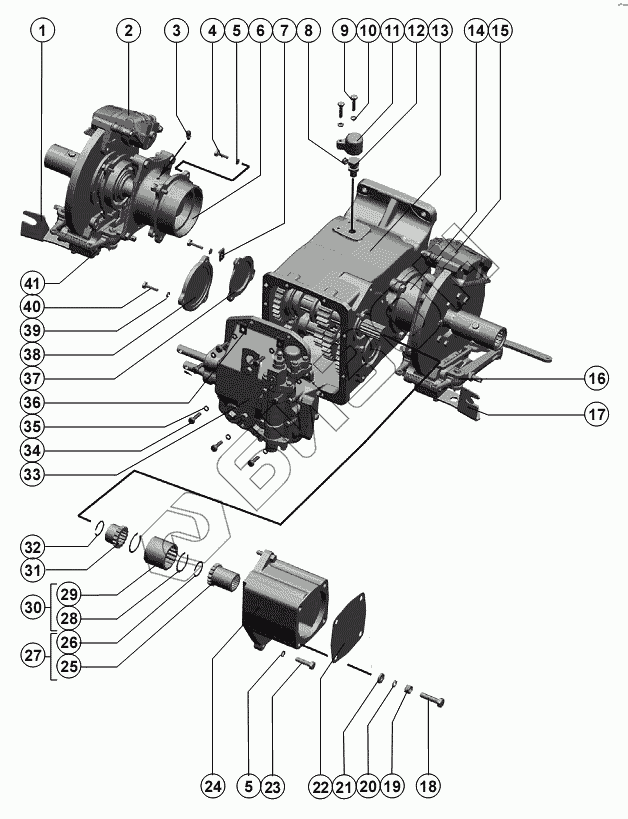

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Коробка диапазонов
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25.160-02.110-01 | Кронштейн |
Загрузка ...
|
|
| 2 | 3302-3501136 | Скоба переднего дискового тормоза правая |
Загрузка ...
|
|
| 3 | МВ1500-00.01.040 | Сапун |
Загрузка ...
|
|
| 4 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | 25.160-02.203 | Стакан установки дифференциала |
Загрузка ...
|
|
| 7 | 54-51452-01 | Скоба |
Загрузка ...
|
|
| 8 | 54-00343 | Втулка |
Загрузка ...
|
|
| 9 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | 3518020-40055 | Колпак защитный |
Загрузка ...
|
|
| 12 | Пр П-1М 17МО.082.021ТУ | Преобразователь первичный Пр П-1М 17МО.082.021ТУ |
Загрузка ...
|
|
| 13 | 25.160-02.109 | Корпус коробки диапазонов |
Загрузка ...
|
|
| 14 | 25.160-02.202 | Стакан установки дифференциала |
Загрузка ...
|
|
| 15 | 3302-3501137 | Скоба переднего дискового тормоза левая |
Загрузка ...
|
|
| 16 | 25.160-02.130 | Тормоз стояночный |
Загрузка ...
|
|
| 17 | 25.160-02.110 | Кронштейн |
Загрузка ...
|
|
| 18 | М14-6gx55.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | 3518020-48006 | Втулка |
Загрузка ...
|
|
| 20 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | С.14х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 25.160-02.409 | Крышка |
Загрузка ...
|
|
| 23 | М12-6gx45.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 25.160-02.204 | Корпус установки гидромотора |
Загрузка ...
|
|
| 25 | 25.160-02.653 | Муфта |
Загрузка ...
|
|
| 26 | С35 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 27 | 25.160-02.090 | Муфта |
Загрузка ...
|
|
| 28 | 2С52 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 29 | 25.160-02.637 | Муфта |
Загрузка ...
|
|
| 30 | 25.160-02.070 | Муфта |
Загрузка ...
|
|
| 31 | 25.160-02.636 | Муфта |
Загрузка ...
|
|
| 32 | С40 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 33 | 25.160-02.060 | Механизм переключения |
Загрузка ...
|
|
| 34 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 36 | 54-51452-01 | Скоба |
Загрузка ...
|
|
| 37 | 3518020-40009 | Крышка |
Загрузка ...
|
|
| 38 | 25.160-02.122 | Крышка |
Загрузка ...
|
|
| 39 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 40 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 41 | 25.160-02.130-01 | Тормоз стояночный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
