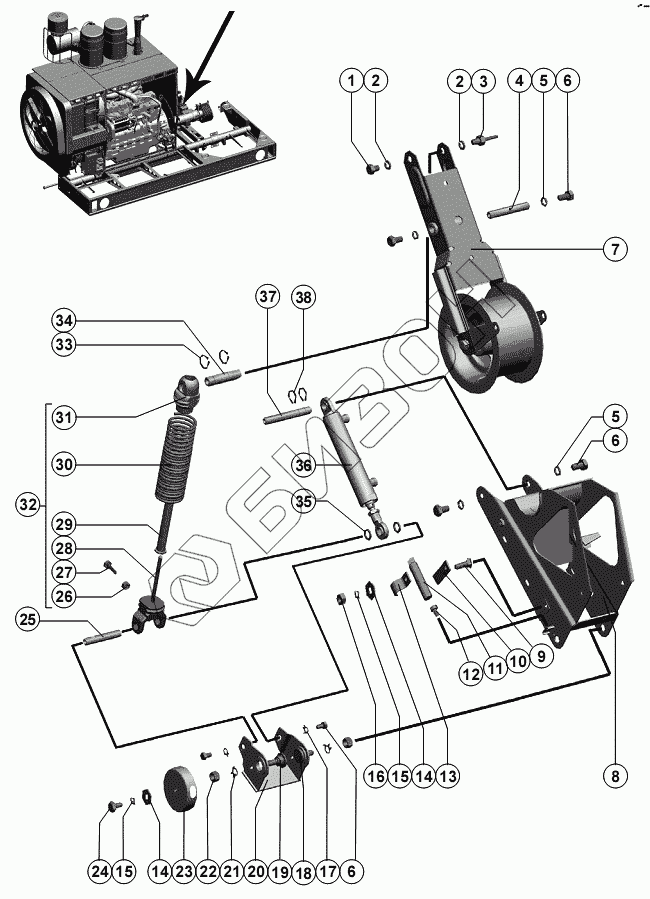

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Механизм натяжения
1
2
2
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.05.09.619Б | Ось |
Загрузка ...
|
|
| 4 | РСМ-10.05.09.612А | Ось |
Загрузка ...
|
|
| 5 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | М12-6gх20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.05.09.080 | Рычаг натяжной |
Загрузка ...
|
|
| 8 | РСМ-10.05.09.070Б | Кронштейн |
Загрузка ...
|
|
| 9 | М6х20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.05.09.002 | Прокладка |
Загрузка ...
|
|
| 11 | ДО13М-2 П4М3.850.023 ТУ | Датчик оборотов |
Загрузка ...
|
|
| 12 | П4М3. 525.074 ТУ | Магнитодержатель |
Загрузка ...
|
|
| 13 | РСМ-10.09.01.409 | Скоба I-20.18.26.9 |
Загрузка ...
|
|
| 14 | С.6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 15 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 12.01.019 ГОСТ 13465-77 | Шайба |
Загрузка ...
|
|
| 18 | РСМ-10.05.09.624В-01 | Ось |
Загрузка ...
|
|
| 19 | РСМ-10.05.09.624В | Ось |
Загрузка ...
|
|
| 20 | РСМ-10.05.09.160А | Кривошип |
Загрузка ...
|
|
| 21 | 16.01.019 ГОСТ 13465-77 | Шайба |
Загрузка ...
|
|
| 22 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 23 | РСМ-10.05.09.050 | Экран |
Загрузка ...
|
|
| 24 | М6-6gх12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 25 | РСМ-10.05.09.617А | Ось |
Загрузка ...
|
|
| 26 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | РСМ-10Б.05.09.611 | Винт |
Загрузка ...
|
|
| 28 | РСМ-10.05.09.150 | Пробка |
Загрузка ...
|
|
| 29 | РСМ-10.05.09.200А | Растяжка |
Загрузка ...
|
|
| 30 | РСМ-10.05.09.622 | Пружина |
Загрузка ...
|
|
| 31 | РСМ-10.05.09.101В | Пробка |
Загрузка ...
|
|
| 32 | РСМ-10.05.09.130А | Пружина натяжения |
Загрузка ...
|
|
| 33 | С25 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 34 | РСМ-10.05.09.616Г | Ось |
Загрузка ...
|
|
| 35 | РСМ-10.05.09.621 | Втулка |
Загрузка ...
|
|
| 36 | РСМ-10Б.09.35.010 | Гидроцилиндр |
Загрузка ...
|
|
| 37 | РСМ-10.05.09.626В | Ось |
Загрузка ...
|
|
| 38 | С20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
