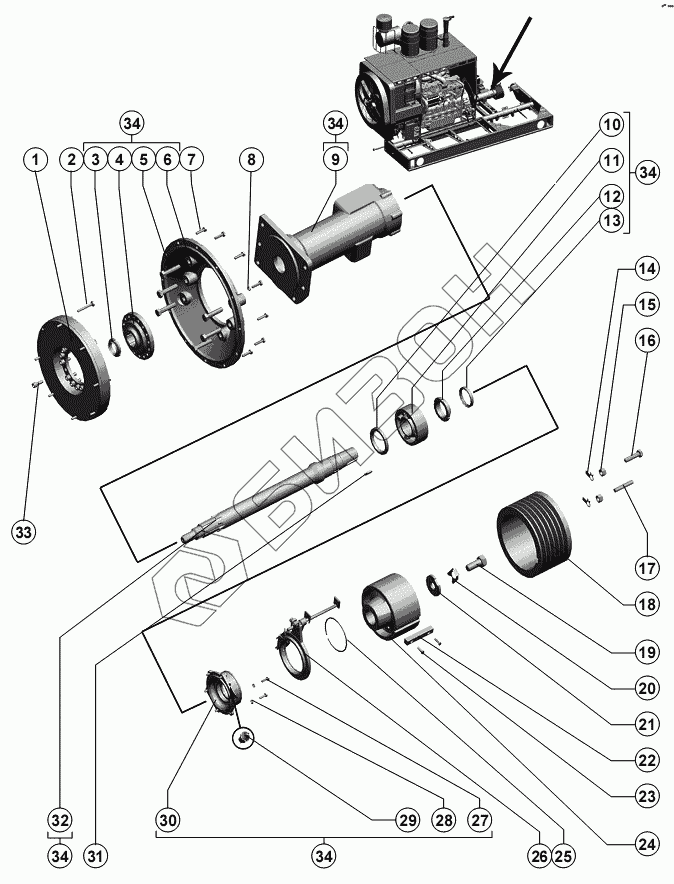

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Механизм отбора мощности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 812-00620 | Муфта PVN 35031 G/ON |
Загрузка ...
|
|
| 2 | РСМ-10Б.05.83.637 | Болт |
Загрузка ...
|
|
| 3 | РСМ-10Б.05.83.609 | Гайка шлицевая |
Загрузка ...
|
|
| 4 | 101.05.11.631 | Ступица |
Загрузка ...
|
|
| 5 | М16-6gх75. 109.40Х019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | РСМ-10Б.05.83.108 | Колокол |
Загрузка ...
|
|
| 7 | М10-6gх35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | РСМ-10Б.05.83.109 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 1.2-70х95-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 11 | 3612-ГОСТ 5721-75 | Подшипник |
Загрузка ...
|
|
| 12 | РСМ-10Б.05.83.608 | Гайка шлицевая |
Загрузка ...
|
|
| 13 | 1.2-55х72-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 14 | 16.01.019 ГОСТ 13463-77 | Шайба |
Загрузка ...
|
|
| 15 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | М16-6gх60-56.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | М16-6gх60.88.35.019 ГОСТ 22036-76 | Шпилька |
Загрузка ...
|
|
| 18 | РСМ-10.05.00.115 | Шкив |
Загрузка ...
|
|
| 19 | РСМ-10.05.00.651Б | Болт |
Загрузка ...
|
|
| 20 | РСМ-10.05.00.421А | Шайба стопорная |
Загрузка ...
|
|
| 21 | РСМ-10.05.00.419В | Шайба |
Загрузка ...
|
|
| 22 | РСМ-10.05.00.653А | Шпонка |
Загрузка ...
|
|
| 23 | В.М8х1-6gх25.48.019 ГОСТ 1491-80 | Винт |
Загрузка ...
|
|
| 24 | РСМ-10.05.00.114А | Ступица |
Загрузка ...
|
|
| 25 | В120 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 26 | РСМ-10.05.00.670А | Охват |
Загрузка ...
|
|
| 27 | М8-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | 1.3.Ц6.хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 30 | 283АК.4200110 | Крышка подшипника |
Загрузка ...
|
|
| 31 | 8х7х32 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 32 | РСМ-10Б.05.83.601 | Вал |
Загрузка ...
|
|
| 33 | М12-6gх25.109.40Х ГОСТ 11738-84 | Винт |
Загрузка ...
|
|
| 34 | РСМ-10Б.04.83.440 | Механизм отбора мощности |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
