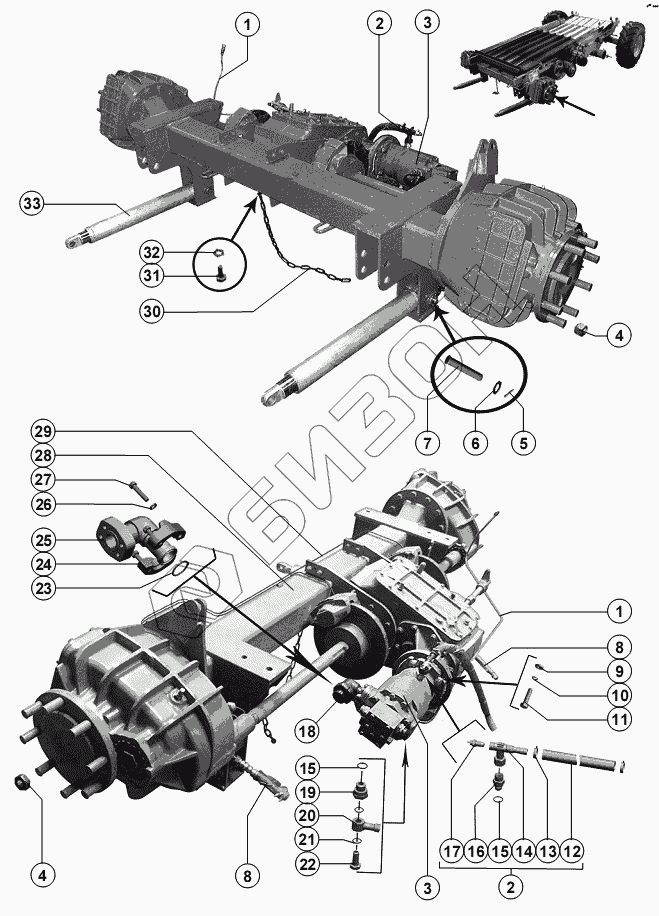

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Мост ведущих колес
1
1
2
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.09.04.060 | Трубопровод |
Загрузка ...
|
|
| 2 | РСМ-10Б.09.04.010 | Тройник |
Загрузка ...
|
|
| 3 | МР112-1 | Гидромотор аксиально-поршневой |
Загрузка ...
|
|
| 4 | РСМ-10Б.02.03.601 | Гайка |
Загрузка ...
|
|
| 5 | 6,3х45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 6 | С.30х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | 101.02.01.615-01 | Ось |
Загрузка ...
|
|
| 8 | 12.01.02.21,0/63.510-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | С.14х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | М14-6gx55.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10Б.09.04.001 | Рукав |
Загрузка ...
|
|
| 13 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 14 | РСМ-10Б.09.32.260 | Тройник |
Загрузка ...
|
|
| 15 | 019-023-25-2-6 | Кольцо |
Загрузка ...
|
|
| 16 | РСМ-10.09.05.611В | Штуцер |
Загрузка ...
|
|
| 17 | ТМ100-В ТУ 37.003.800-77 | Датчик |
Загрузка ...
|
|
| 18 | РСМ-10Б.09.04.030 | Угольник |
Загрузка ...
|
|
| 19 | РСМ-10.09.05.602А | Штуцер |
Загрузка ...
|
|
| 20 | РСМ-10Б.09.61.653А-01 | Угольник поворотный |
Загрузка ...
|
|
| 21 | 016-020-25-2-6 | Кольцо |
Загрузка ...
|
|
| 22 | 54-60506 | Болт |
Загрузка ...
|
|
| 23 | ГСТ 90-00.003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | ГСТ 90-00.001 | Полуфланец |
Загрузка ...
|
|
| 25 | РСМ-10Б.09.04.030 | Угольник |
Загрузка ...
|
|
| 26 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | ГСТ 90-00.002 | Болт |
Загрузка ...
|
|
| 28 | 264 020.1 | "Мост ведущих колёс Фирма ""CLAAS""" |
Загрузка ...
|
|
| 29 | РСМ-10Б.09.62.180 | Трубопровод |
Загрузка ...
|
|
| 30 | РСМ-10.02.01.603-01 | Цепь |
Загрузка ...
|
|
| 31 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 33 | РСМ-10.09.01.100В | Гидроцилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
