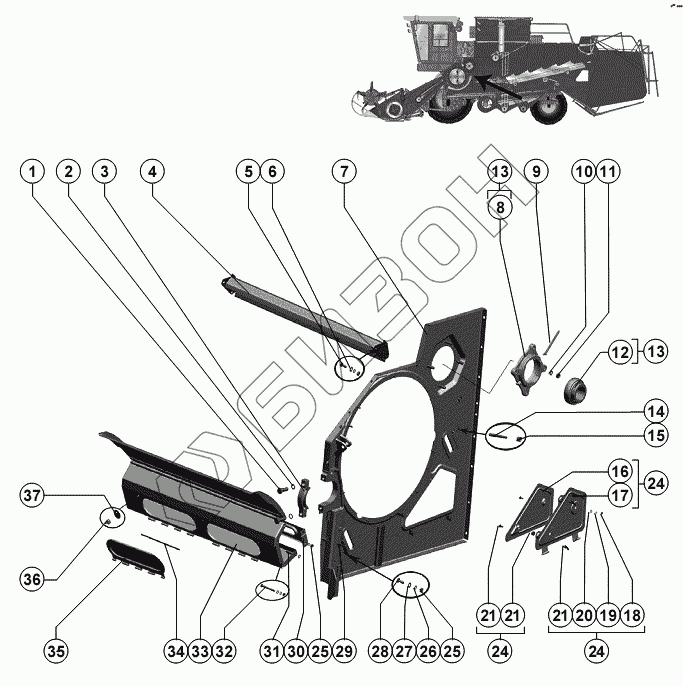

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Панель левая
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М20-6gх60.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 20Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.190 | Отсекатель |
Загрузка ...
|
|
| 5 | М10х25 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 6 | С.10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-10.01.16.000 | Панель левая |
Загрузка ...
|
|
| 8 | Н.027.116 | Корпус подшипника |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.21.270 | Трубка |
Загрузка ...
|
|
| 10 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 780716НК7С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 13 | Н.027.01.160-01 | Опора |
Загрузка ...
|
|
| 14 | РСМ-10.01.15.615 | Шпилька |
Загрузка ...
|
|
| 15 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | РСМ-10.01.15.415 | Накладка |
Загрузка ...
|
|
| 17 | РСМ-10.01.15.220 | Крышка |
Загрузка ...
|
|
| 18 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 22 | 44-00241 | Втулка |
Загрузка ...
|
|
| 23 | М8х20 ТУ 23.4617472.06-97 | Болт |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.210 | Крышка |
Загрузка ...
|
|
| 25 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 26 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | М10-6gх90.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | РСМ-10Б.01.15.380 | Камнеуловитель |
Загрузка ...
|
|
| 31 | РСМ-10.01.15.603 | Шпилька |
Загрузка ...
|
|
| 32 | М10-6gх110.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | РСМ-10Б.01.15.050 | Щит |
Загрузка ...
|
|
| 34 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 35 | РСМ-10Б.01.15.411 | Крышка |
Загрузка ...
|
|
| 36 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 37 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
