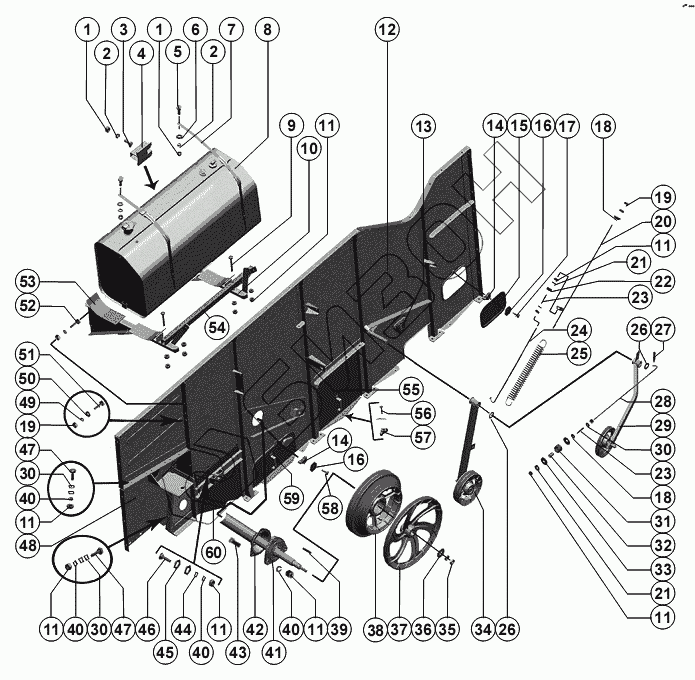

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Панель правая каркаса молотилки
1
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
12
13
14
14
15
16
16
17
18
18
19
19
20
21
21
22
23
23
24
25
26
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
40
40
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | M8x20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 4 | РСМ-10.01.30.260 | Кронштейн |
Загрузка ...
|
|
| 5 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.30.290 | Хомут |
Загрузка ...
|
|
| 8 | РСМ-100.84.00.000 | Бак топливный |
Загрузка ...
|
|
| 9 | М10-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.30.400 | Опора |
Загрузка ...
|
|
| 11 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.32.000В | Панель |
Загрузка ...
|
|
| 13 | Н.027.01.020 | Опора подшипника |
Загрузка ...
|
|
| 14 | 54-2-157 | Гайка специальная |
Загрузка ...
|
|
| 15 | 34-2-70 | Крышка верхнего люка |
Загрузка ...
|
|
| 16 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 17 | M6x20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 18 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 19 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | РСМ-10.17.00.200 | Тяга (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 21 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 22 | РСМ-10.01.30.015 | Кольцо (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 23 | РСМ-10.01.30.834 | Втулка (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 24 | РСМ-10.17.00.608 | Тяга (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 25 | РСМ-10.14.00.609Б | Пружина (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 26 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 4х40.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 28 | РСМ-10.01.30.643 | Тяга |
Загрузка ...
|
|
| 29 | РСМ-10.14.00.060Б | Ролик натяжной (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 30 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | 54-60878 | Пружина |
Загрузка ...
|
|
| 32 | РСМ-10.01.30.018 | Втулка |
Загрузка ...
|
|
| 33 | РСМ-10.04.10.412 | Шайба |
Загрузка ...
|
|
| 34 | РСМ-10.01.30.740Б | Ролик |
Загрузка ...
|
|
| 35 | М24х2-6Н.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 36 | C 24х6.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 37 | РСМ-10.01.30.180 | Шкив |
Загрузка ...
|
|
| 38 | РСМ-10.14.00.130А | Шкив в сборе |
Загрузка ...
|
|
| 39 | 12х8х63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 40 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 41 | Н.027.01.080-02 | Опора |
Загрузка ...
|
|
| 42 | РСМ-10.01.30.100Б-01 | Труба распорная |
Загрузка ...
|
|
| 43 | С.10х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 44 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 45 | М10х30 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 46 | М10х45 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 47 | РСМ-10Б. 14.60.360 | Боковина |
Загрузка ...
|
|
| 48 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 49 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 50 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 51 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 52 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 53 | РСМ-10Б.01.30.310 | Опора |
Загрузка ...
|
|
| 54 | РСМ-10Б.01.30.804А | Труба |
Загрузка ...
|
|
| 55 | РСМ-10.01.00.400А | Щит |
Загрузка ...
|
|
| 56 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 57 | M8x25 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 58 | M6x30 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 59 | РСМ-10Б.01.00.300 | Щит |
Загрузка ...
|
|
| 60 | РСМ-10Б.01.30.409А | Щиток |
Загрузка ...
|
|
| 61 | РСМ-10.01.34.601Д | Вал |
Загрузка ...
|
|
| 62 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 63 | РСМ-10Б.01.41.000А | Половонабиватель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
