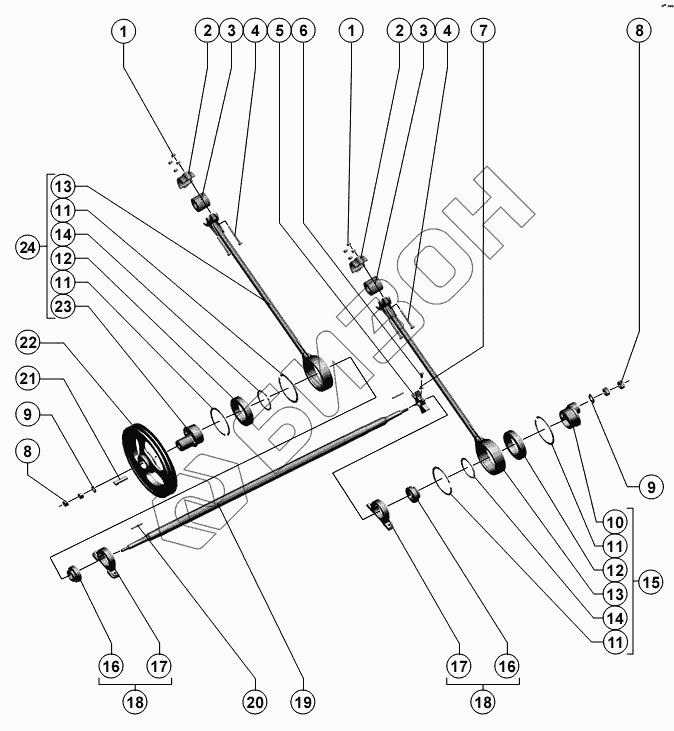

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Привод очистки
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
11
11
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | РСМ-10.01.01.305 | Хомут |
Загрузка ...
|
|
| 3 | РСМ-10.01.06.004 | Втулка |
Загрузка ...
|
|
| 4 | М10-6gх85.35.88.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | РСМ-10Б.01.01.003А | Звёздочка |
Загрузка ...
|
|
| 6 | М6х20.22Н ТУ 23.4617472.07-91 | Винт |
Загрузка ...
|
|
| 7 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.01.202 | Ступица |
Загрузка ...
|
|
| 11 | С150 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 12 | 2180120КС17 | Подшипник |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.01.250 | Шатун привода очистки |
Загрузка ...
|
|
| 14 | С100 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.01.240 | Шатун в сборе правый |
Загрузка ...
|
|
| 16 | 1680208К10С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 17 | РСМ-10Б.01.01.203 | Корпус подшипника |
Загрузка ...
|
|
| 18 | РСМ-10Б.01.01.300 | Опора |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.01.601 | Вал |
Загрузка ...
|
|
| 20 | 8х7х63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 21 | РСМ-10.01.01.306 | Шпонка или РСМ-10.01.01.626 |
Загрузка ...
|
|
| 22 | РСМ-10.01.01.104А | Шкив |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.01.201 | Ступица |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.01.230 | Шатун в сборе левый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
