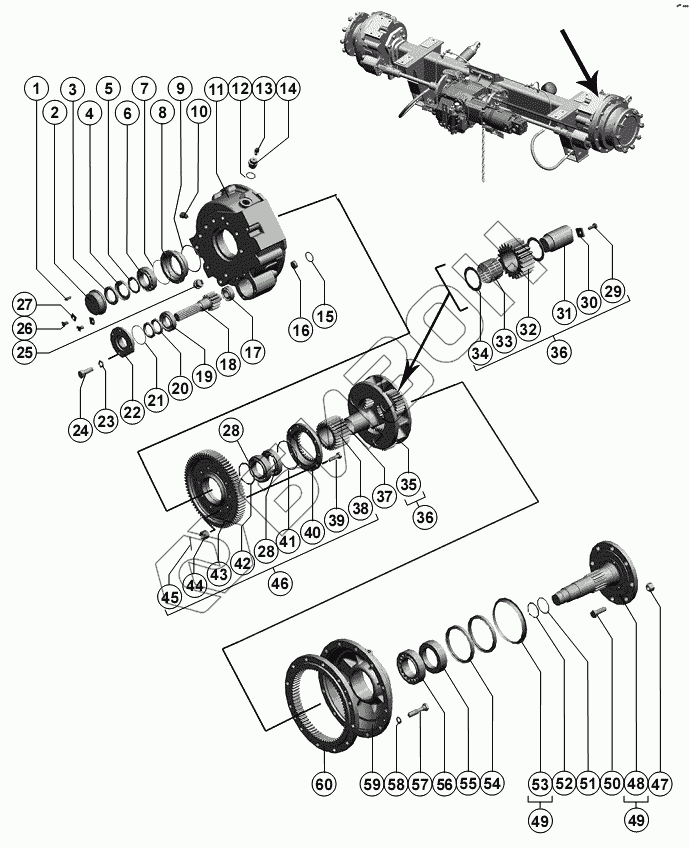

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8х20 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 2 | МВ1500-00.01.103 | Стакан |
Загрузка ...
|
|
| 3 | М64х2-6Н.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 4 | МВ1500-00.01.408 | Шайба замочная |
Загрузка ...
|
|
| 5 | МВ1500-00.01.402 | Шайба |
Загрузка ...
|
|
| 6 | 7513А ТУ 37.006.162-89 | Подшипник |
Загрузка ...
|
|
| 7 | 120-126-36-2-2 ГОСТ 9833-73/18829-73 | Кольцо |
Загрузка ...
|
|
| 8 | МВ1500-00.01.203 | Стакан |
Загрузка ...
|
|
| 9 | 130-140-58-2-2 ГОСТ 9833-73/18829-73 | Кольцо |
Загрузка ...
|
|
| 10 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 11 | МВ1500-00.01.202-01 | Корпус редуктора |
Загрузка ...
|
|
| 12 | МВ1500-00.01.406 | Кольцо уплотняющее |
Загрузка ...
|
|
| 13 | МВ1500-00.01.102 | Пробка |
Загрузка ...
|
|
| 14 | МВ1500-00.01.040 | Сапун |
Загрузка ...
|
|
| 15 | 034-040-36-2-2 ГОСТ 9833-73/18829-73 | Кольцо |
Загрузка ...
|
|
| 16 | МВ1500-00.01.614 | Пробка |
Загрузка ...
|
|
| 17 | 12507 КМ | Подшипник нестандартный |
Загрузка ...
|
|
| 18 | МВ1500-00.01.607 | Вал-шестерня |
Загрузка ...
|
|
| 19 | 42211 КМ ГОСТ 8328-75 | Подшипник |
Загрузка ...
|
|
| 20 | I.2-55х80-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 21 | 094-100-36-2-2 ГОСТ 9833-73/18829-73 | Кольцо |
Загрузка ...
|
|
| 22 | МВ1500-00.01.101 | Крышка |
Загрузка ...
|
|
| 23 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | М12-6gx30.88.35.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 25 | МВ1500-00.01.050 | Пробка магнитная |
Загрузка ...
|
|
| 26 | ВМ8-6gх12.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 27 | МВ1500-00.01.409 | Стопор |
Загрузка ...
|
|
| 28 | 215А ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 29 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | МВ1500-00.01.407 | Шайба |
Загрузка ...
|
|
| 31 | МВ1500-00.01.603 | Ось сателлита |
Загрузка ...
|
|
| 32 | МВ1500-00.01.604 | Сателлит |
Загрузка ...
|
|
| 33 | 66473Е | Подшипник нестандартный |
Загрузка ...
|
|
| 34 | МВ1500-00.01.501 | Шайба |
Загрузка ...
|
|
| 35 | МВ1500-00.01.304 | Водило |
Загрузка ...
|
|
| 36 | МВ1500-00.01.020 | Водило |
Загрузка ...
|
|
| 37 | МВ1500-00.01.801 | Втулка |
Загрузка ...
|
|
| 38 | МВ1500-00.01.608 | Шестерня солнечная |
Загрузка ...
|
|
| 39 | МВ1500-00.01.601 | Болт |
Загрузка ...
|
|
| 40 | МВ1500-00.01.302 | Муфта соединительная |
Загрузка ...
|
|
| 41 | 2С145 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 42 | С130 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 43 | МВ1500-00.01.301 | Колесо зубчатое |
Загрузка ...
|
|
| 44 | М14-6Н.10.30Х.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 45 | 3,2х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 46 | МВ1500-00.01.010 | Колесо зубчатое |
Загрузка ...
|
|
| 47 | МВ1500-00.01.613 | Гайка |
Загрузка ...
|
|
| 48 | МВ1500-00.01.605 | Ось колеса |
Загрузка ...
|
|
| 49 | МВ1500-00.01.030 | Ось колеса |
Загрузка ...
|
|
| 50 | МВ1500-00.01.602-01 | Болт специальный |
Загрузка ...
|
|
| 51 | МВ1500-00.01.411 | Шайба |
Загрузка ...
|
|
| 52 | С75 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 53 | МВ1500-00.01.403 | Кожух |
Загрузка ...
|
|
| 54 | I.2-160х190-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 55 | МВ1500-00.01.609 | Втулка |
Загрузка ...
|
|
| 56 | 7519А ТУ 37.006.162-89 | Подшипник |
Загрузка ...
|
|
| 57 | М20-6gx85.109.40Х.019 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 58 | 20Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 59 | МВ1500-00.01.201 | Крышка корпуса |
Загрузка ...
|
|
| 60 | МВ1500-00.01.303 | Шестерня эпициклицеская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
