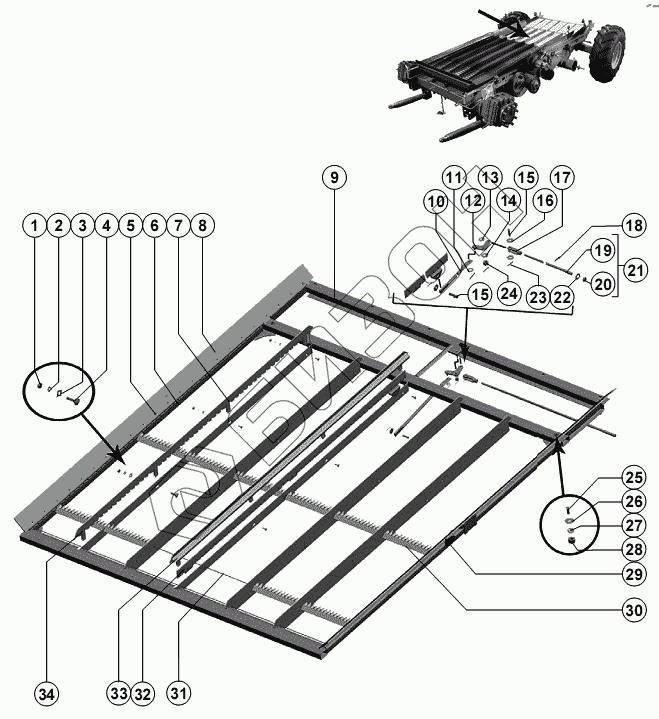

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Решето нижнее
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М6х16 ТУ23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 5 | 140-5х14.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.04.901 | Брус |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.04.140 | Прижим |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.04.001 | Отлив |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.04.070 | Рама |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.04.802 | Тяга |
Загрузка ...
|
|
| 11 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.04.100 | Рычаг |
Загрузка ...
|
|
| 13 | I-1-3-20х10,2х0,5х0,65 | Пружина тарельчатая I-1-3-20х10,2х0,5х0,65 Хим.Окс.прм. ГОСТ 3057-90 |
Загрузка ...
|
|
| 14 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 6-8 b12х25.35.Ц9хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 16 | С.8х2.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 17 | 54-30065А | Вилка |
Загрузка ...
|
|
| 18 | 4,0х22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.04.602 | Винт |
Загрузка ...
|
|
| 20 | ККД-04.00.807 | Втулка |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.04.130 | Винт |
Загрузка ...
|
|
| 22 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 2,0х20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 24 | М8-6Н.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 25 | ВМ5-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 26 | С.5х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 27 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | М5-6Н.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.04.901-01 | Брус |
Загрузка ...
|
|
| 30 | РСМ-10.01.04.413А | Гребенка |
Загрузка ...
|
|
| 31 | РСМ-10.01.04.601-01 | Ось гребенок |
Загрузка ...
|
|
| 32 | РСМ-10Б.01.04.230 | Планка регулировочная |
Загрузка ...
|
|
| 33 | РСМ-10Б.01.04.150 | Отражатель |
Загрузка ...
|
|
| 34 | РСМ-10Б.01.04.002 | Шнур |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
