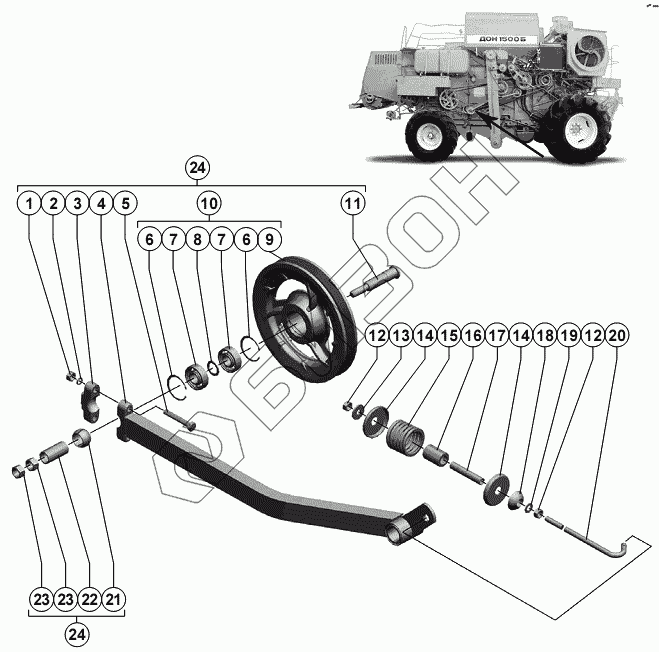

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Ролик
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.14.00.301 | Крышка |
Загрузка ...
|
|
| 4 | РСМ-10.01.30.750А | Рычаг с втулкой |
Загрузка ...
|
|
| 5 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | C47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 7 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 8 | H.206.30.003 | Кольцо |
Загрузка ...
|
|
| 9 | РСМ-10.01.30.370 | Шкив или РСМ-10.01.30.900А |
Загрузка ...
|
|
| 10 | РСМ-10.01.30.150Б | Шкив в сборе |
Загрузка ...
|
|
| 11 | РСМ-10.01.30.607Б | Ось |
Загрузка ...
|
|
| 12 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10.04.10.412 | Шайба |
Загрузка ...
|
|
| 15 | 54-60878 | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10.01.30.018 | Втулка |
Загрузка ...
|
|
| 17 | РСМ-10.01.30.834 | Втулка (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 18 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 19 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.01.30.643А | Тяга |
Загрузка ...
|
|
| 21 | РСМ-10.01.30.608 | Втулка |
Загрузка ...
|
|
| 22 | РСМ-10.01.30.808А | Втулка |
Загрузка ...
|
|
| 23 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | РСМ-10.01.30.740Б | Ролик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
