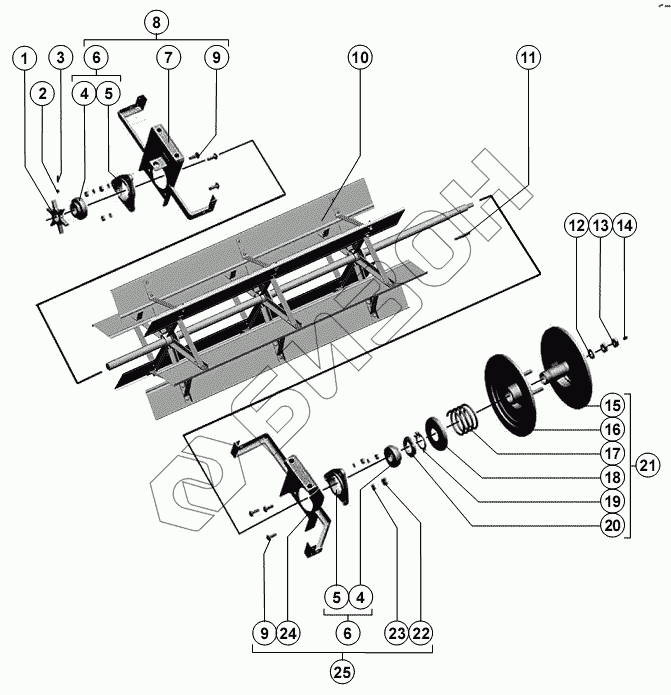

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Шкив вариатора ведомый
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 2 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | М6х20.22Н ТУ 23.4617472.07-91 | Винт |
Загрузка ...
|
|
| 4 | 1680207К10С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 5 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 6 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.03.080А | Кронштейн |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.03.180 | Кронштейн в сборе |
Загрузка ...
|
|
| 9 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.01.03.020А | Крылач |
Загрузка ...
|
|
| 11 | 8х7х70 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 12 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | М20х1,5-6Н.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 14 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.03.490 | Диск |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.03.170А | Диск |
Загрузка ...
|
|
| 17 | РСМ-10.01.03.602 | Пружина |
Загрузка ...
|
|
| 18 | РСМ-10.01.03.404 | Обойма |
Загрузка ...
|
|
| 19 | Н.48х1,4.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 20 | М48х1,5-6Н.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.03.160А | Шкив вентилятора |
Загрузка ...
|
|
| 22 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 23 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.03.110А | Кронштейн |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.03.190 | Кронштейн в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
