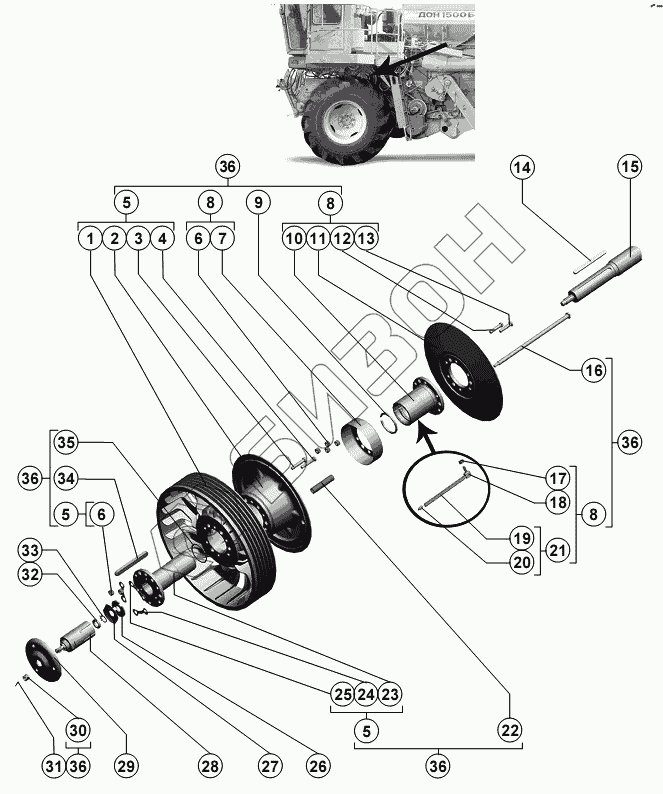

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Шкив вариатора ведущий
1
2
3
4
5
5
5
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.15.008 | Шкив |
Загрузка ...
|
|
| 2 | РСМ-10.01.15.102Г | Диск |
Загрузка ...
|
|
| 3 | М16х1,5-6gх75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.638-01 | Болт специальный |
Загрузка ...
|
|
| 5 | РСМ-10.01.15.140Б | Блок приводной |
Загрузка ...
|
|
| 6 | М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | РСМ-10.01.15.446 | Кожух |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.150Б | Диск подвижный |
Загрузка ...
|
|
| 9 | РСМ-10.01.18.003-01 | Кольцо |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.15.450 | Ступица |
Загрузка ...
|
|
| 11 | РСМ-10.01.15.103Д | Диск |
Загрузка ...
|
|
| 12 | М16х1,5-6gх65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | РСМ-10.01.15.638 | Болт специальный |
Загрузка ...
|
|
| 14 | 18х11х200 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.21.608 | Вал |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.15.639 | Болт |
Загрузка ...
|
|
| 17 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 19 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 20 | 1.2.Ц6хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.21.270 | Трубка |
Загрузка ...
|
|
| 22 | РСМ-10.01.15.605 | Пружина |
Загрузка ...
|
|
| 23 | РСМ-10.01.15.609А | Ступица или РСМ-10.01.15.440А |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.424Б | Шайба стопорная |
Загрузка ...
|
|
| 25 | РСМ-10.01.15.424Б-01 | Шайба стопорная |
Загрузка ...
|
|
| 26 | РСМ-10.01.15.441 | Шайба |
Загрузка ...
|
|
| 27 | РСМ-10.01.15.403А | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10.09.01.010А-03 ТУ 23.1.152-86 | Гидроцилиндр РСМ-10.09.01.010А-03 ТУ 23.1.152-86 |
Загрузка ...
|
|
| 29 | РСМ-10.01.15.490 | Конус |
Загрузка ...
|
|
| 30 | М16-6Н.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 31 | 4х32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 32 | М30х1,5-6Н.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 33 | Н.30.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 34 | РСМ-10.01.15.637 | Шпонка |
Загрузка ...
|
|
| 35 | С95 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 36 | РСМ-10.01.15.130Б | Шкив вариатора ведущий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
