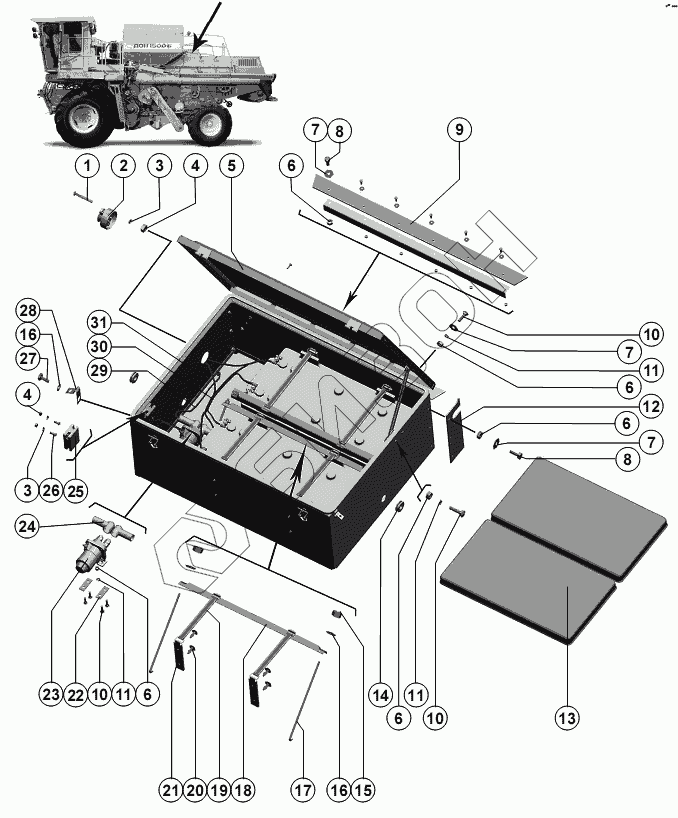

Графический каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Ящик аккумуляторный
1
2
3
3
4
4
5
6
6
6
6
6
7
7
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М5-6gх35.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 2 | ПС400-3723200 ЫШ3.647.076 ТУ | Розетка переносной лампы |
Загрузка ...
|
|
| 3 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М5-6Н.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 5 | РСМ-10.10.30.440А | Крышка |
Загрузка ...
|
|
| 6 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | РСМ-10.10.30.022 | Фартук |
Загрузка ...
|
|
| 10 | М6х20 ТУ 23.4617472.06-91 | Болт |
Загрузка ...
|
|
| 11 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-10.10.30.023 | Фартук |
Загрузка ...
|
|
| 13 | РСМ-10.10.30.001 | Поддон |
Загрузка ...
|
|
| 14 | 54-00382 | Уплотнитель |
Загрузка ...
|
|
| 15 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | C 8х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 17 | 54-60592А | Стяжка |
Загрузка ...
|
|
| 18 | РСМ-10.10.30.470 | Угольник |
Загрузка ...
|
|
| 19 | РСМ-10.10.30.360 | Застежка |
Загрузка ...
|
|
| 20 | РСМ-10.10.30.028 | Кнопка |
Загрузка ...
|
|
| 21 | РСМ-10.10.30.025 | Амортизатор |
Загрузка ...
|
|
| 22 | РСМ-10.10.30.528 | Прокладка |
Загрузка ...
|
|
| 23 | ВК860В ТУ 37.003.574-74 | Выключатель |
Загрузка ...
|
|
| 24 | 00449А | Колпачок |
Загрузка ...
|
|
| 25 | 111.3722 | Блок предохранителей |
Загрузка ...
|
|
| 26 | В.М5-6gх12.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 27 | 3М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | РСМ-10.10.30.403 | Хомут |
Загрузка ...
|
|
| 29 | РСМ-10.10.10.320 | Провод массы |
Загрузка ...
|
|
| 30 | РСМ-10.10.10.380Б | Жгут аккумуляторного ящика |
Загрузка ...
|
|
| 31 | РСМ-10.10.30.490А | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
