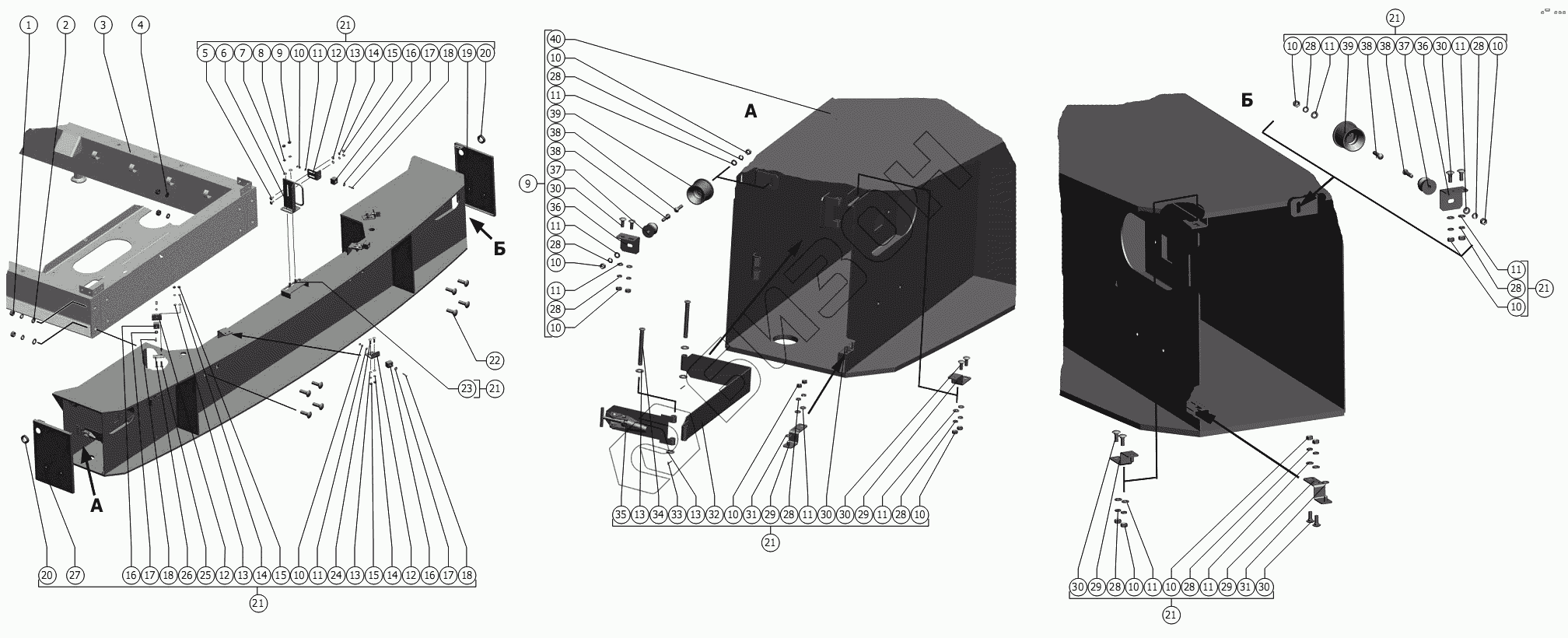

Графический каталог запасных частей к технике: РСМ-1401. Бампер
1
2
3
4
5
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
13
13
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
20
20
21
21
21
21
21
21
21
22
23
24
25
26
27
28
28
28
28
28
28
28
28
28
28
29
29
29
29
30
30
30
30
30
30
31
31
32
33
34
35
36
36
37
37
38
38
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 1401.02.00.000 | Шасси |
Загрузка ...
|
|
| 4 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 6 | 1401.56.30.620 | Серьга |
Загрузка ...
|
|
| 7 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 1401.56.30.445 | Кронштейн |
Загрузка ...
|
|
| 13 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 17 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | В.М6-6gх30.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 19 | 1401.56.30.350 | Дверь |
Загрузка ...
|
|
| 20 | 54-00157 | Уплотнитель |
Загрузка ...
|
|
| 21 | 1401.56.30.500 | Бампер |
Загрузка ...
|
|
| 22 | М16х50.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 23 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 24 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 25 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 26 | 1401.56.30.446 | Фиксатор |
Загрузка ...
|
|
| 27 | 1401.56.30.350-01 | Дверь |
Загрузка ...
|
|
| 28 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | 1401.56.30.280 | Опора |
Загрузка ...
|
|
| 30 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 31 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 32 | 1401.56.30.230 | Захват |
Загрузка ...
|
|
| 33 | 1,6x14.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 34 | 6-8 b12x75.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 35 | 1401.56.30.240 | Петля |
Загрузка ...
|
|
| 36 | 1401.56.30.435 | Кронштейн |
Загрузка ...
|
|
| 37 | А 37.02.022 | Фиксатор |
Загрузка ...
|
|
| 38 | В.М6-6gх25.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 39 | 54-01017 | Обойма |
Загрузка ...
|
|
| 40 | 1401.56.30.250 | Бампер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
