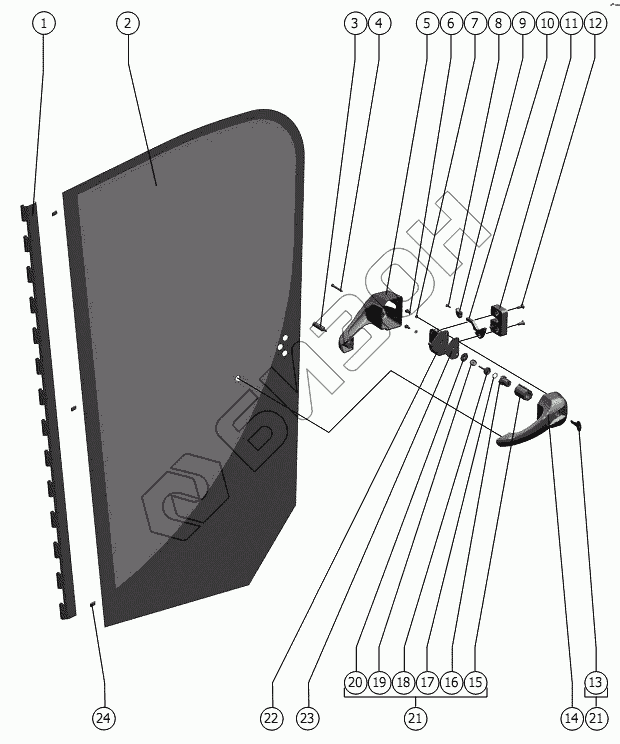

Графический каталог запасных частей к технике: РСМ-1401. Дверь
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.06.01.405А | Петля |
Загрузка ...
|
|
| 2 | 101.06.01.002 | Стекло двери |
Загрузка ...
|
|
| 3 | 101.06.01.621А | Болт специальный |
Загрузка ...
|
|
| 4 | В.М6-6gх45.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 5 | 101.06.01.061 | Ручка двери внутренняя |
Загрузка ...
|
|
| 6 | В.М6-6gх12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 7 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | В.М4-6gх12.48.016 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 9 | 101.06.01.063 | Кнопка |
Загрузка ...
|
|
| 10 | 101.06.01.433 | Защелка |
Загрузка ...
|
|
| 11 | 2108-6105015 | Замок |
Загрузка ...
|
|
| 12 | В.М8-6gх20.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 13 | 5320-3708510 | Ключ замка кнопки наружной ручки двери с кольцом в сборе |
Загрузка ...
|
|
| 14 | 101.06.01.510 | Ручка |
Загрузка ...
|
|
| 15 | 101.06.01.072 | Втулка |
Загрузка ...
|
|
| 16 | 5320-6105212 | Кнопка |
Загрузка ...
|
|
| 17 | 5320-6105315 | Прокладка кнопки |
Загрузка ...
|
|
| 18 | 5320-6105228 | Шток кнопки |
Загрузка ...
|
|
| 19 | 5320-6105292 | Пружина кнопки |
Загрузка ...
|
|
| 20 | 5320-6105293 | Крышка кнопки |
Загрузка ...
|
|
| 21 | 101.06.01.470 | Замок |
Загрузка ...
|
|
| 22 | 101.06.01.490A | Основание |
Загрузка ...
|
|
| 23 | 101.04.01.013 | Прокладка |
Загрузка ...
|
|
| 24 | 101.06.01.066 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
