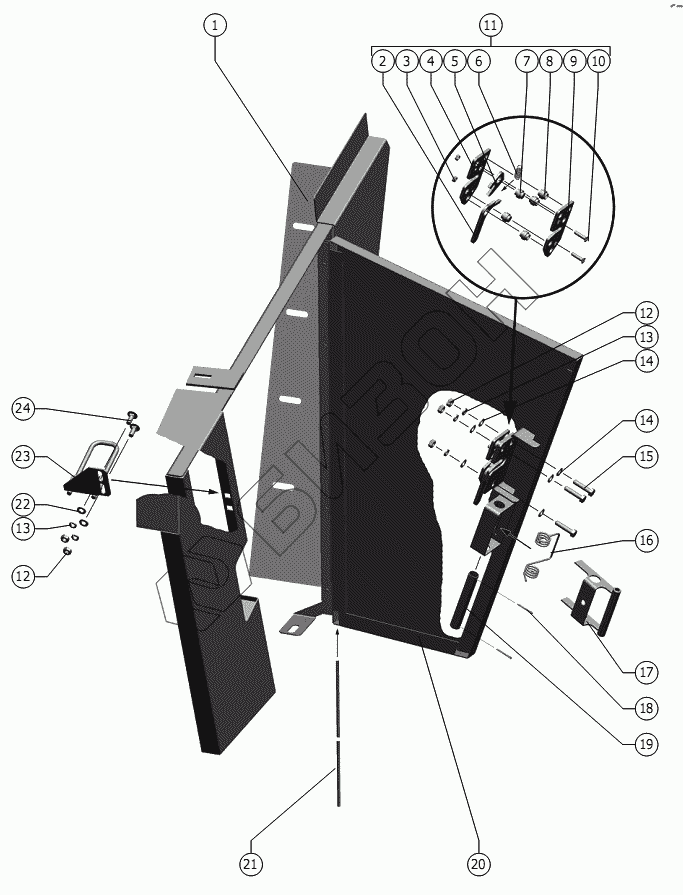

Графический каталог запасных частей к технике: РСМ-1401. Дверь
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.56.32.530 | Щит |
Загрузка ...
|
|
| 2 | 142.01.57.454 | Курок |
Загрузка ...
|
|
| 3 | М6-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 4 | 101.01.00.461 | Плита |
Загрузка ...
|
|
| 5 | 101.01.00.455 | Зацеп |
Загрузка ...
|
|
| 6 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 7 | 101.01.00.609 | Втулка |
Загрузка ...
|
|
| 8 | 101.01.00.609-01 | Втулка |
Загрузка ...
|
|
| 9 | 101.01.00.461-01 | Плита |
Загрузка ...
|
|
| 10 | В.М6-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 11 | 142.01.57.400 | Замок |
Загрузка ...
|
|
| 12 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 101.01.57.602 | Пружина |
Загрузка ...
|
|
| 17 | 145.01.57.140 | Ручка |
Загрузка ...
|
|
| 18 | 2,5x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | 101.01.57.803 | Труба |
Загрузка ...
|
|
| 20 | 1401.56.32.510 | Дверь |
Загрузка ...
|
|
| 21 | 1401.57.32.601 | Ось |
Загрузка ...
|
|
| 22 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 1401.56.32.590 | Серьга |
Загрузка ...
|
|
| 24 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
